Рис.5.62 УФ-модуль: 1 – картер; 2 – мембрана. Рис. 5.63 Общий вид УФ-модуля
Цилиндрические УФ-модули имеют единичную площадь фильтрования от 7 до 125 м2 , их различные наборы позволяют формировать блоки и установки различной производительности (рис.5.62-5.66).
3D макет ультрафильтрационного блока, 150 м3/ч | |

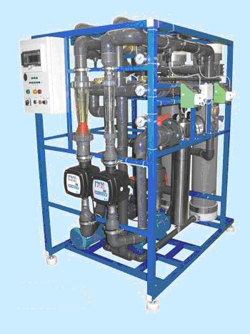

Рис. 5.64

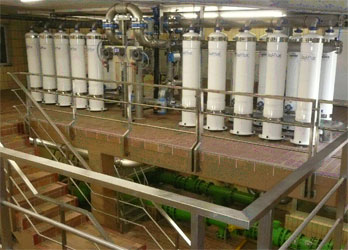

Рис.5.65 рис.5.66

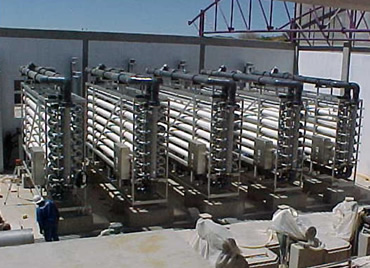

Рис. 5.67 Ультрафильтрационный блок в горизонтальном исполнении
Блоки для ультрафильтрационного фильтрования компактны, удобны в обслуживании, позволяют компоновать очистные станции большой производительности. На рис. 5.68 показан макет проекта ВОС производительностью 24-28 тыс. м3/сут. Размеры помещения 22,5х30х8 м.

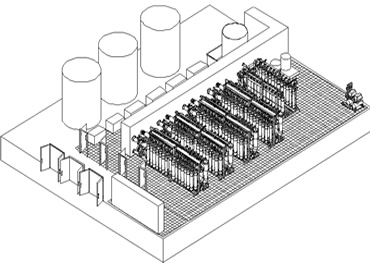

Рис. 5.68 Проект ВОС на 24 000-28 000 м3/сутки (1000-1200 м3/час)
