Классификация и условные изображения типовых технологических операторов ХТС

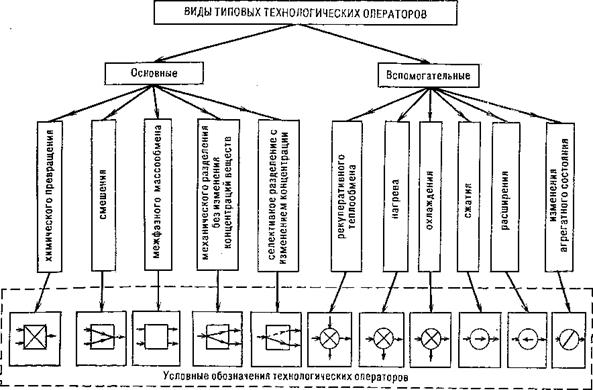

ВИДЫ ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ ОПЕРАТОРОВ ХТС

При исследовании ХТС каждый ее элемент, в котором протекает определенный ХТП, рассматривают как технологический оператор (ТО), качественно и (или) количественно преобразующий параметры входных параметры входных ТП данного k-го элемента ХТС Х k =(Xk1, Xk2,…..Xkn) в параметры его выходных ТП Y k-Yk1, Y k2, …….Ykn)

n Основные ТО отобра­жают основные химические и физические превращения, происходящие при преобразовании веществ и энергии в элементах ХТС. Вспомогательные ТО отображают энергетические и фазовые явления, сопровождающие разнообразные преобразования вещества и энергии в элементах ХТС.

Типовые ТО Сущность отображаемых Отображают основные

физико-химических явлений явления в определенных

Химического Химическая реакция для Реакторы, кристаллизаторы,

Превращения веществ одного или автоклавы, конверторы, адсорберы

нескольких входных ТП,

Межфазного Процесс межфазного Абсорберы, адсорберы,

Массообмена массообмена между двумя экстрак­торы, аппараты для

входными потоками выщелачивания, выпарные ап-ты

Смешения Механическое смешение Резервуары, тройники

расходов входных потоков трубопроводов, сопла, струйные

смесители

Механического Механическое разделение резервуары, тройники трубопроводов

разделения расхода одного потока без

изменения концентраций ве-

ществ в выходных потоках

n Однородные ХТС состоят из одного вида элементов, в которых протекают одинаковые ХТП.

n Неоднородные ХТС состоят из разного вида элементов, в которых протекают различные ХТП. Неоднородные ХТС со­ответствуют либо технологическим узлам производств, в которых реализуются отдельные основные технологические операции (подготовка сырья, химический синтез молекул продуктов

n Любую автоматизированную сложную ХТС (СХТС), соответствующую технологической установке, или производству для выпуска некоторого продукта и полупродуктов, можно рассматривать как трехуровневую (трехслойную или трехранговую) иерархическую систему

n Для иерархической СХТС характерна следующая особенность: совокупность нескольких элементов или подсистем каждого нижнего i-го уровня иерархии образует одну подсистему следующего верхнего (i + 1)-го уровня иерархии СХТС.
