Поликарбонаты
Основные свойства полиформальдегида
Удельный вес …………………………………..1,425 г/см3
Температура плавления ………………………..175…182 0С
Ударная вязкость ан …………………………….112 кДж/м2
Предел прочности:
sz ……………………………70 МПа
sи ……………………………99 МПа
Относительное удлинение при разрыве d ………16…75 %
Модуль упругости при изгибе …………………..2870 МПа
Диэлектрическая проницаемость e ………………3,7
Электрическая прочность Епр …………………….20 Мв/м
Из полиформальдегида изготовляют зубчатые передачи, шестерни, подшипники, клапаны, кольца для крепления, крышки, рукоятки, втулки.

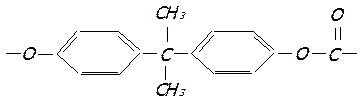

Получают на основе дифенилолпропана и фосгена; элементарное звено:
Удельный вес …………………………………...1,17…1,22 г/см3
Ударная вязкость ан …………………………….180…200 кДж/м2
Предел прочности:
sz ……………………………89 МПа
sи ……………………………80…100 МПа
sВ ……………………………80…90 МПа
Модуль упругости при растяжении……………..2870 МПа
Диэлектрическая проницаемость e ………………2,6…3,0
Морозостойкость ………………………………….-100 0С
|
|
Электрическая прочность Епр …………………….10 Мв/м
Максимальная рабочая температура ……………..135…140 0С
Поликарбонат сохраняет высокую ударную прочность вплоть до температуры – 100 °С. Поликарбонат применяют для силовых конструкций.
Зависимость механических свойств поликарбоната от температуры приведена на рис. 46.

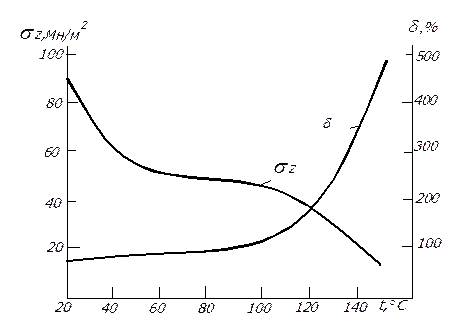

Рис. 46. Влияние температуры на механические свойства поликарбоната
