Выпаривание

Выпаривание – процесс концентрирования растворов практически нелетучих или малолетучих веществ в жидких летучих растворителях.

При выпаривании происходит частичное удаление растворителя из всего объема раствора при его температуре кипения.

В качестве греющего агента при выпаривании используют чаще всего водяной пар, который называется греющим или первичным. Пар, образующийся при выпаривании, называется вторичным. Тепло в выпарных аппаратах подводится через стенку или непосредственно.

Различают выпаривание под вакуумом, при атмосферном давлении, при повышенном давлении. Выпаривание под атмосферном давлении и под вакуумом проводят в однокорпусных аппаратах. Однако наиболее распространены многокорпусные выпарные аппараты,в которых вторичный пар предыдущего корпуса используется в качестве греющего для следующего корпуса. Давление при этом снижается так, чтобы обеспечить достаточную разность температуры вторичного пара и температуры кипения раствора в корпусе, т.е. создать необходимую движущую силу процесса. Первичным паром обогревается только 1 - ый корпус. Рассмотрим устройство выпарного аппарата.

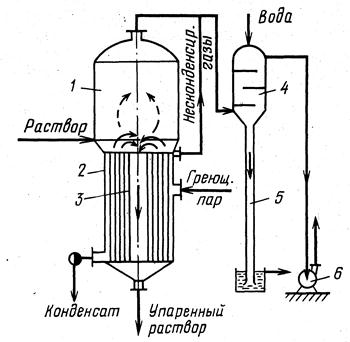

Схема однокорпусной выпарной установки:

1- сепаратор; 2 -греющая камера; 3 -циркуляционная труба; 4-барометрический конденсатор; 5-барометрическая труба; 6-вакуум-насос

Греющий пар поступает в межтрубное пространство нагревательной камеры, охлаждается, конденсат отводится внизу. Раствор, поднимаясь по трубам, кипит с образованием вторичного пара. Отделение вторичного пара от брызг происходит в сепараторе. Вторичный пар выходит из верха аппарата. Часть раствора опускается по циркулярной трубе под решетку греющей камеры. Плотность жидкости в трубе < ρ в циркуляционной трубе, поэтому раствор циркулирует по замкнутому контуру. Упаренный раствор удаляется снизу.
