Описание экспериментальной установки

В экспериментальную установку (рис. 2.1) входит жидкостной термостат 7, имеющий марку Т2. В него погружены платиновый термометр сопротивления 5, горячий спай термопары 8 и чувствительный элемент цифрового термометра 6. Холодные спаи термопары 9 размещены в сосуде Дьюара. Термометр сопротивления ПТС 10, включен последовательно с образцовым сопротивлением 2 и магазином сопротивлений R _м, марки МСР-63, в цепь источника напряжения 3. В качестве образцового резистора 2 использована катушка Р-321, имеющая сопротивление 10,000 Ом.

С помощью магазина сопротивлений измерительный ток в схеме устанавливается таким, чтобы чувствительный элемент термометра сопротивления не нагревался этим током. Для термометра ПТС-10 этот ток не должен превышать 10 мA.

Измерение падения напряжения на термометре сопротивления и катушке, а также термоЭДС термопары осуществляется цифровым вольтметром (тип Щ31). Подключение датчиков к Щ31 производится с помощью переключателя 11.

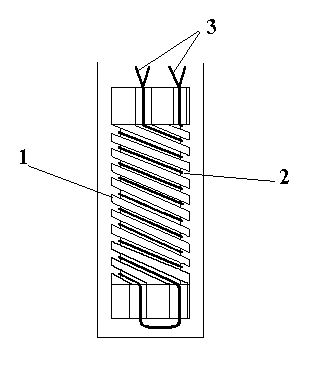

На рис.2.2 показана конструкция платинового термометра сопротивления Стрелкова П. Г. На кварцевом каркасе, имеющем форму геликоида 1, навита спираль 2 из платиновой проволоки. Диаметр платиновой проволоки равен 0,05 мм.

Рис. 2.2. Схема платинового термометра сопротивления

Каркас со спиралью образуют чувствительный элемент термометра сопротивления диаметром 3 - 4 мм и длиной 50 мм. В верхней части каркаса закреплены приваренные к спирали две пары выводящих проводников 3 из платиновой проволоки диаметром 0,3 мм. Чувствительный элемент помещен в герметичный чехол, который изготовлен из плавленого кварца и заполнен газообразным гелием.
