Показатели качества ВУ
Схемы выпрямления трехфазного напряжения
Формализованное представление блоков ВУ
Основные понятия и определения выпрямительных устройств (ВУ)
Лекция 6. Выпрямители
Тема 3. Выпрямители
Выпрямление переменного тока - это процесс нелинейного преобразования, при котором изменяются его спектральные характеристики.
В результате выпрямления образуется периодическая функция напряжения Ud(t) со сложным спектром, в котором постоянная составляющая является «полезным» продуктом преобразования.

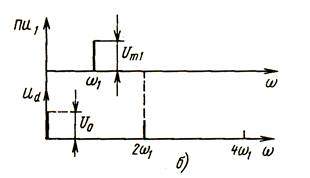

Гармонические составляющие функции Ud(t) (рис. а) вызывают периодическое изменение напряжения во времени, называемое пульсациями. Частота и величина пульсаций зависит от частоты гармоник и отношения их амплитуды к постоянной составляющей напряжения (рис. б).
