Динамическое уравновешивание при проектировании

Динамическое уравновешивание при проектировании проводят с деталями и узлами, в которых массы распределены относительно оси вращения неравномерно, например, детали типа коленчатого вала. Эти детали делят на несколько дисков и в каждом диске, также как при статическом уравновешивании, определяют величину и направле ние дисбаланса D_i .

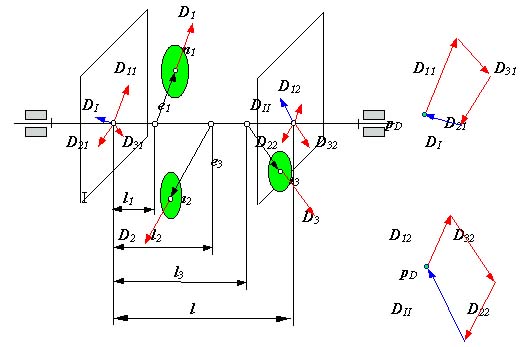

Рис 5.14

На детали выбирают две плоскости коррекции и каждый вектор дисбаланса расклад ывают на две составляющие, расположенные в плоскостях коррекции. Затем составляю щие векторы дисбалансов в плоскостях коррекции суммируются и их равнодействующи й дисбаланс, например, D_I, уравновешивается соответств ующей корректирующей массой m_Ik. Пример такого уравновешивания изображен на рис. 5.14.

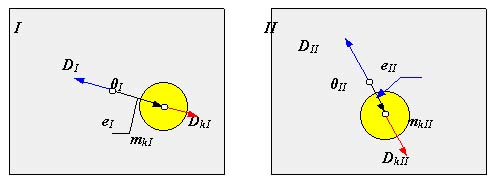

Рис 5.15

Схема размещения корректирующих масс в плоскостях коррекции.
