Пример 22

Определение неизвестных.

Решая совместно уравнения (с) и (а), находим:

5. Энергетическая проверка.

Работа А внешней силы Р на перемещении равна сумме потенциальной энергии деформации стержней системы U: А=U

(d)

где

Подставляя все в (d), получим

33.811,2=33.811,2;

т. е. равенство (d) удовлетворяется.

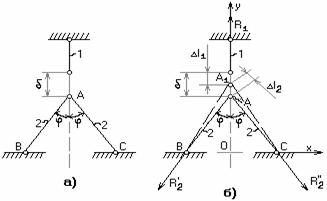

Определить усилия в стержнях, возникающие при сборке узла А из-за неточности изготовления элементов системы (устранение технологического зазора ) рис. 2.49, а.

Дано: E₁=E₂=E; F₁ =2 F ₂=2 F; l ₁= l ₂= l;
