Общие положения. Поперечная несимметрия в произвольной точке трехфазной системы в общем виде может быть представлена присоединением в этой точке неодинаковых сопротивлений

ОДНОКРАТНАЯ ПОПЕРЕЧНАЯ НЕСИММЕТРИЯ

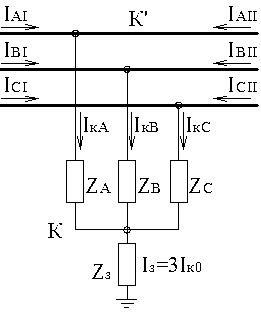

Поперечная несимметрия в произвольной точке трехфазной системы в общем виде может быть представлена присоединением в этой точке неодинаковых сопротивлений (рис. 10.1).

Рис. 10.1. Общий вид поперечной несимметрии в трехфазной системе

В настоящем разделе рассмотрены три вида несимметричных коротких замыкания (двухфазное, однофазное и двухфазное на землю); при этом предполагается, что эти замыкания металлические. Приводимые выкладки предполагают, что рассматриваются только основные гармоники тока и напряжения, причем схемы отдельных последовательностей состоят лишь из реактивностей и приведены к элементарному виду относительно короткого замыкания, т.е. найдены результирующая ЭДС Е_Σ и результирующие реактивности x_1Σ, x_2Σ и x_0Σ.

При записи характерных для конкретного вида КЗ условий (граничных условий) примем, что фаза А находится в условиях, отличных от условий для двух других фаз и является «особой фазой». За положительное направление токов будем считать направление к месту КЗ.
