Траектория - дуга окружности, центр которой находится на оси перпендикулярной плоскости проекций. Для определения натуральной величины отрезка прямой общего положения АВ (рис. 56), выберем ось вращения перпендикулярную горизонтальной плоскости проекций и проходящую через В. Повернем отрезок так, чтобы он стал параллелен фронтальной плоскости проекций (горизонтальная проекция отрезка параллельна оси x). При этом точка А переместиться в А *, а точка В не изменит своего положения. Положение проекции А * 2 находится на пересечении фронтальной проекции траектории перемещения точки А (прямая линия параллельная оси x)и линии связи проведенной из проекции А*1. Полученная проекция отрезка В 2 А * 2 определяет его действительные размеры.
|
| ||

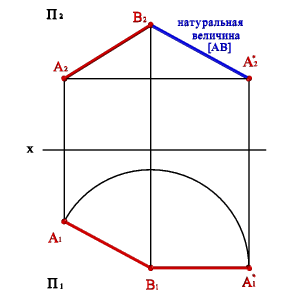

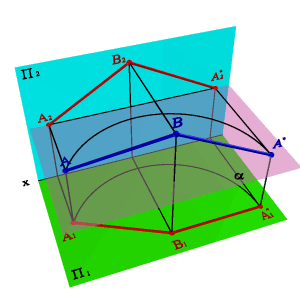

| а) модель | б) эпюр | ||
| Рисунок 56. Определение натуральной величины отрезка методом вращения вокруг оси, перпендикулярной горизонтальной плоскости проекций |
