Интерфейсы IDE (ATA), SATA и eSATA

Со времени создания персональных компьютеров было разработано несколь­ко типов интерфейсов для подключения жестких дисков. Два первых интерфейса – ST-506/412 (фирмы Seagate Technologies) и ESDI (Enhanced Small Device Interface — усовершенствованный интерфейс малых устройств) в настоящее время не используются. Развитие интерфейсов шло по пути объединения кон­троллера и накопителя на жестких дисках, что позволило повысить скорость обработки данных, плотность размещения данных на носи­теле и общее быстродействие системы. Поскольку современные интерфейсы используются для обмена данными не только с жесткими дисками, но и другими устройствами внешней памяти (например, оптическими дисководами или накопителями на магнитной ленте) их правильнее называть интерфейсами внешней памяти.

В настоящее время используются два интерфейса внешней памяти: IDE (ATA) и SCSI.

Наиболее распространенным интерфейсом внешней памяти на IBM-совместимых компьютерах является стандарт IDE (IDE расшифровывается как intelligent drive electronics – интеллектуальная электроника устройства или integrated drive electronics – интегрированная электроника устройства). Другое, официальное, название интерфейса – АТА (AT Attachment – подключение к AT), поскольку этот интерфейс впервые был применен в компьютерах серии IBM PC AT.

Стандарты на интерфейс ATA в настоящее время разрабатываются комитетом T13 Международного комитета по стандартам информационных технологий – INCITS (InterNational Committee on Information Technology Standards), в который в основном входят специалисты из фирм, разрабатывающих и производящих устройства внешней памяти (дисководы жестких и оптических дисков). После разработки стандарты утверждаются Американским национальным институтом стандартов – ANSI (American National Standards Institute), под руководством которого функционирует INCITS.

Интерфейс ATA – это интерфейс системного уров­ня, в котором контроллер выполнен в виде микросхемы, установленной на плате накопителя. Стандарт определяет разъемы и кабели для подключения устройств внешней памяти к материнской плате, характеристики сигналов, набор исполнительных регистров, а также команды и протоколы, используемые в устройстве внешней памяти.

Официально принятым в настоящее время стандартом является шестая версия стандарта ATA – ATA/ATAPI-6 (2002 г.) и седьмая версия стандарта ATA – ATA/ATAPI-7 (2004 г.). В конце 2008 г. принят очередной стандарт ATA – ATA/ATAPI-8.

Начиная с версии ATA-4, в спецификацию ATA включена спецификация ATAPI (АТ Attachment Packet Interface – пакетный интерфейс ATA), ранее являвшаяся отдельной спецификацией. Эта спецификация обеспечивает общий интерфейс не только для жестких дисков, но и других устройств: оптических дисководов и стримеров.

В стандартах определены:

· общие требования к устройству ATA;

· регистры ввода-вывода устройства;

· набор команд устройства;

· протоколы обмена данными между устройством и компьютером.

В спецификации определена также технология анализа и вывода мониторинга – SMART (Self-Monitoring Analysis and Reporting Technology), что сделало устройства IDE более надежными. Была добавлена также защита с помощью паролей при доступе к устройствам. Кроме того, предусмотрен режим экономии электроэнергии: двигатель жесткого диска сам останавливается при отсутствии обращения к диску в течение временного интервала, определяемого пользователем системы.

В спецификациях АТА предусмотрено несколько режимов быстрого обмена данными с жесткими дисками, которые называются режимами про­граммного ввода/вывода PIO (Programmed Input/Output) со скоростями передачи данных 3,3-20 Мбайт/с. Эти режимы обеспечивают обмен между оперативной памятью и жесткими дисками с участием процессора.

С появлением процессоров Pentium контроллеры АТА обеспечивают функцию Bus Master. В этом режиме процессор указывает контроллеру АТА, откуда он должен взять данные, и в какую область оперативной памяти их поместить. После этого контроллер захватывает управление шиной PCI и выполняет операции ввода-вывода без участия процессора. Этот режим называется режимом прямого доступа в память – DMA (Direct Memory Access). Особенно заметны преимущества режима Bus Master при одновременной работе нескольких приложений.

Контроллер АТА имеет два канала (primary – первичный и secondary – вторичный), к каждому из которых с помощью одного кабеля можно подключить до двух устройств (всего четыре устройства). Чтобы два устройства могли работать на одном кабеле используется режим «хозяин-слуга» («master-slave»). Устройство на первичном канале – «хозяин» разрешает выполнять обмен данными устройству на вторичном канале – «слуге» только в том случае, если «хозяин» не занят обменом данных, поэтому каждый раз, когда устройству, подключенному к вторичному каналу, необходимо выполнить обмен данными, оно обращается за разрешением к устройству на первичном канале. Подключение двух устройств к одному кабелю и, соответственно, к одному порту ввода-вывода называют параллельным ATA (Parallel ATA – P-ATA). В спецификации ATA/ATAPI-7 определен режим Ultra ATA/133, который обеспечивает режим обмена данными до 133 Мбайт/с.

В спецификации ATA определены два типа кабеля: старый, 40-разрядный и новый, 80-разрядный, обеспечивающий более высокую скорость передачи – в режиме Ultra DMA – до 66,67 Мбайт/с (рис 1.3.7а). В старом и новом кабели используются одинаковые 40-контактные разъемы, однако внутренняя разводка проводников в этих кабелях различна. Электронная схема устройства автоматически определяет, какой тип кабеля подключен, и в соответствии с этим определяет максимальную скорость передачи данных.

Для подключения устройств IDE (ATA) к материнской плате используются два вида кабелей: шинный кабель и круглый кабель. Цвета разъемов в кабелях фиксированы: синий разъём предназначен для подключения к материнской плате, чёрный – к устройству на первичном канале, серый – к устройству на вторичном канале (рис. 1.3.7б). Разъем для подключения кабеля IDE (ATA) на материнской плате приведен на рис. 1.3.7в, а разъем для подключения кабеля IDE (ATA) на устройстве – на рис. 1.3.7г.

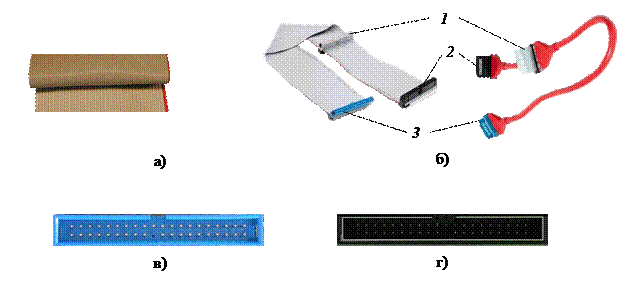

Рис. 1.3.7. Интерфейс IDE (ATA): а) сравнение 80-разрядного кабеля (сверху) и 40-разрядного кабеля (снизу); б) подключение шинного и круглого кабеля (1 – к вторичному устройству; 2 – к первичному устройству; 3 – к материнской плате или контроллеру)

в) разъем для подключения кабеля на материнской плате;

г) разъем для подключения кабеля на устройстве

В отличие от интерфейса IDE (ATA), в котором данные передаются параллельно, интерфейс последовательного ATA – SATA (Serial ATA) реализует последовательную передачу данных на двух витых парах. Так же, как в шине PCI Express, этот обмен реализуется с помощью метода LDVS.

Первая версия SATA (SATA I) была определена в 2002 г. в спецификации ATA/ATAPI-7 комитета T13.

В этой версии шина SATA работает на частоте 1,5 ГГц. Реальная пропускная способность шины несколько меньше (из-за используемого метода кодирования данных) и составляет 1,2 Гбит/с или 150 Мбайт/с.

В 2003 г. Рабочая группа Serial ATA (Serial ATA Working Group) комитета T13 начала разработку спецификации SATA II, также называемую SATA 2. На основе этой группы в 2004 г. была создана неприбыльная Международная организация по Serial ATA – SATA-IO (Serial ATA International Organization), которая в настоящее время определяет основные направления и концепции развития интерфейса SATA. Последняя редакция спецификации SATA II – спецификация последовательного ATA редакция 2.6 (Serial ATA Revision 2.6 Specification) была выпущена в 2007 г. Эту спецификацию называют также SATA 2.6.

В SATA II за счет увеличения частоты до 3 ГГц была добавлена скорость передачи данных 300 Мбайт/с. Кроме этого, в качестве необязательного компонента в SATA II была добавлена технология аппаратной установки очередности команд – NCQ (Native Command Queuing). Устройства с поддержкой NCQ могут принимать одновременно несколько запросов на обмен данными, в отличие от параллельного ATA и SATA I. Очередность выполнения запросов определяется с учетом минимизации общего времени доступа к данным, что особенно существенно при одновременном выполнении на компьютере нескольких программ. Необязательной возможностью в SATA II является также «горячее» подключение устройств.

В 2009 г. SATA-IO приняло новую спецификацию SATA – спецификацию последовательного ATA редакции 3.0 (Serial ATA Revision 3.0 Specification), называемую также спецификацией SATA III или спецификацией SATA 3.0. В этой спецификации добавлена скорость передачи данных 600 Мбайт/с (при увеличении частоты до 6 ГГц). Помимо этого, в NCQ добавлен режим изохронной передачи для мультимедийных приложений, улучшено управление электропитанием устройств, добавлены два новых разъема для устройств небольших размеров.

Передача данных в SATA выполняется по 7-проводному кабелю (4 провода витых пар, 2 провода заземления на каждую пару и провод общего заземления). Каждое устройство подключается к материнской плате с помощью своего кабеля и разъемов (рис.????а). Максимальная длина кабеля SATA – 1 м. За форму, похожую на букву L, разъем SATA иногда называют L-разъемом.

Для передачи данных и подведения электропитания используется 22-проводный кабель SATA (7 проводов для данных и 15 – для электропитания) (рис.????б).

В редакции SATA 2.6 был введен 16-проводной внутренний разъем Micro SATA для жестких дисков малых размеров (рис.????в) и 13-проводной внутренний разъем Slimline SATA для оптических дисководов малой толщины типа Slim (тонкий) (рис.????г).

В настоящее время подавляющее большинство моделей дисководов жестких дисков, твердотельных дисков и оптических дисководов в системном корпусе подключаются к компьютеру с использованием интерфейса SATA.

Рис.?????. Интерфейсы SATA: а) 7-проводной интерфейс SATA: 1 – кабель; 2 – гнездо на материнской плате; 3 – гнездо в устройстве; б) 22-проводной интерфейс SATA:

1 – кабель; 2 – контакты данных; 3 – контакты электропитания; 4 – гнездо в устройстве;

в) 16-проводной штекер Micro SATA: 1 – контакты данных; 2 – контакты электропитания; 3 – гнездо в устройстве; в) 13-проводной штекер Slimline SATA: 1 – контакты данных;

2 – контакты электропитания; 3 – гнездо в устройстве

Для подключения внешних устройств к компьютеру по интерфейсу SATA организация SATA-IO разработала технологию внешнего SATA – eSATA (external SATA).

В eSATA устройства подключаются к компьютеру по шине PCI или PCI Express через карту расширения eSATA (рис.????а), содержащую контроллер eSATA и гнезда для подключения внешних устройств (рис.????б). Кабель eSATA для подключения устройств (рис.????в) так же, как кабель SATA, имеет 7 проводов с теми же назначениями. В отличие от кабеля SATA, кабель eSATA экранирован и поэтому максимальное значение длины для него составляет 2 м. Разъемы eSATA (I-разъемы) отличаются от L-разъемов SATA как по форме, так и по размеру.

Количество подключаемых внешних устройств определяется количеством разъемов на карте расширения eSATA. Для подключения большего количества устройств можно использовать либо вторую карту расширения, либо концентраторы eSATA (рис.????г). Пример подключения внешних устройств к компьютеру при использовании технологии eSATA приведен на (рис.????д).

Разрабатываемая SATA-IO технология xSATA предусматривает увеличение длины кабеля для подключения устройства до 8 м, что позволит создавать сети SATA.

Рис.?????. Средства подключения устройств по интерфейсу eSATA: а) кабель eSATA;

б) гнездо подключения устройства eSATA; в) карта расширения eSATA для двух устройств с интерфейсом PCI Express: 1 – гнезда для подключения

внешних устройств; 2 – контроллер eSATA; г) концентратор eSATA: 1 – гнезда для подключения устройств; 2 – гнездо электропитания; 3 – гнездо для подключения к компьютеру; д) пример подключения внешних устройств по интерфейсу eSATA (медиаплеера и, через концентратор, устройства внешней памяти, содержащего два жестких диска с интерфейсом eSATA)
