Лекция 13
Стандартная топология и разделяемая среда
Основная цель, которую ставили перед собой разработчики первых локальных сетей во второй половине 70-х годов, заключалась в нахождении простого и дешевого решения для объединения в вычислительную сеть нескольких десятков компьютеров, находящихся в пределах одного здания. Решение должно было быть недорогим, поскольку компьютеры, объединявшиеся в сеть, были недороги – появившиеся и быстро распространявшиеся тогда мини-компьютеры стоимостью 10000-20000 долларов. Количество их в одной организации было небольшим, поэтому предел в несколько десятков компьютеров представлялся вполне достаточным для практически любой локальной сети. Задача связи локальных сетей в глобальные не была первоочередной, поэтому практически все технологии локальных сетей ее игнорировали.
Для упрощения и, соответственно, удешевления аппаратных и программных решений разработчики первых локальных сетей остановились на совместном использовании общей среды передачи данных (рис.1).
|
|

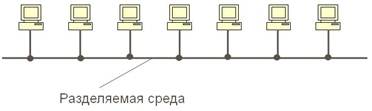

Рис. 1. Разделяемая среда передачи данных.
Использование разделяемых сред позволяет упростить логику работы узлов сети. Действительно, поскольку в каждый момент времени выполняется только одна передача, отпадает необходимость в буферизации кадров в транзитных узлах и, как следствие, в самих транзитных узлах. Соответственно, отпадает необходимость в сложных процедурах управления потоком и борьбы с перегрузками.
Основной недостаток разделяемой среды – плохая масштабируемость. Этот недостаток является принципиальным, так как независимо от метода доступа к среде ее пропускная способность делится между всеми узлами сети. Здесь применимо положение теории очередей: как только коэффициент использования общей среды превышает определенный порог, очереди к среде начинают расти нелинейно, и сеть становится практически неработоспособной. Для сетей Ethernet значение порога – около 30%.
Локальные сети, являясь пакетными сетями, используют принцип временного мультиплексирования, то есть разделяют передающую среду во времени. Алгоритм управления доступом к среде является одной из важнейших характеристик любой технологии LAN, в значительно большей степени определяющей ее облик, чем метод кодирования сигналов или формат кадра. В технологии Ethernet в качестве алгоритма разделения среды применяется метод случайного доступа. И хотя его трудно назвать совершенным – при росте нагрузки полезная пропускная способность сети резко падает – он благодаря своей простоте стал основой успеха технологии Ethernet.
