С точки зрения потребителей важна величина изменения выходного давления РД в заданном диапазоне и влияние на это изменение параметров РД. Установившееся величина изменение выходного давления называется статической ошибкой РД. Рассмотрим определение статической ошибки на примере РД прямого действия.

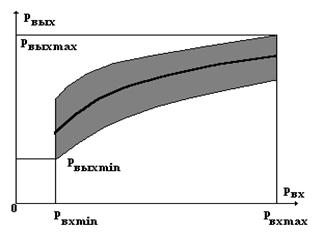

При изменении входного давления от р вх max до р вх min выходное давление изменяется соответственно от p вых max до p вых min. Из анализа принципа действия РД следует, что при p вых = p выхmax перемещение подвижной системы РД будет x = x min, а при p вых = р вых min, x = x max. С учетом сказанного запишем уравнения выходного давления РД в крайних точках диапазона при этом будем учитывать максимальное влияние силы трения в подвижной системе РД.
Обозначив p вх = p вхmax - p вхmin; p вых = p выхmax - p выхmin; x = xmax - xmin, вычтем из первого уравнения второе и получим выражение для статической ошибки РД прямого действия
Для РД обратного действия аналогично получим выражение для статической ошибки.
Для РД разгруженного от входного давления ошибка будет
|
|
|
Анализируя полученные уравнения статической ошибки регуляторов давления, можно сделать следующие общие выводы:
1. Увеличение площади А п чувствительного элемента регулятора давления во всех случаях уменьшает величину статической ошибки. С другой стороны это ведет к увеличению габаритов РД.
2. Уменьшение силы трения в подвижной системе РД ведет к уменьшению статической ошибки. Применение сильфонных узлов и подвеска подвижной системы позволяет увеличить точность поддержания выходного давления на заданном уровне.
3. Уменьшение диапазона изменения входного давления уменьшает статическую ошибку. Отсюда следует, что для высокой точности поддержания стабильности выходного давления можно пирменять двухступенчатые схемы РД, но при этом усложняется конструкция.
4. Уменьшение хода подвижной системы РД и жесткости пружины уменьшает статическую ошибку.
