С полевыми транзисторами

Расчет электрических цепей

В соответствии с этим уравнением можно построить линию нагрузки (нагрузочную характеристику):

Для ее построения на семействе статических выходных (стоковых) характеристик полевого транзистора достаточно определить две точки:

1-я точка: полагает Ic = 0, тогда Uси = Ес;

2-я точка: полагает Uси = 0, тогда Ic = Ес/(Rc+Rи).

Графическим решением уравнения для выходной цепи рассматриваемого каскада являются точки пересечения линии нагрузки со стоковыми характеристиками.

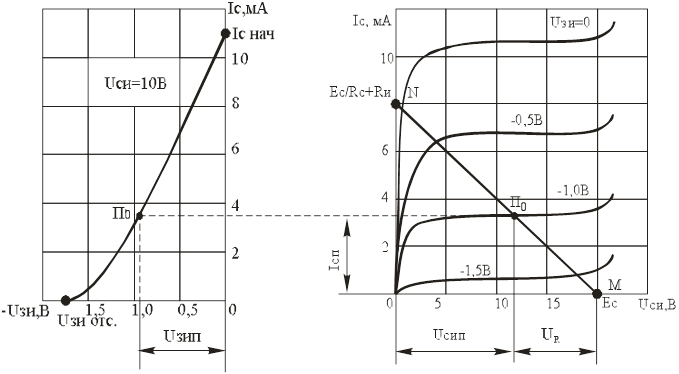

Графический расчет режима покоя каскада на полевом транзисторе при помощи выходных и входной характеристик

Резистор R3 предназначен для подачи напряжения Uзип с резистора Rи между затвором и истоком транзистора. Сопротивление R3 принимают равным 1…2 МОм.

Сопротивление резистора Rи для обеспечения режима покоя, харак-теризуемого значениями Iс = Iсп и Uзи = Uзип (точка По), рассчитывают по формуле:
