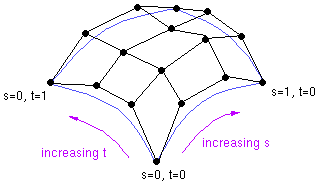

Рациональные В-сплайновые поверхности

Лекция 22

Все устройства можно поделить на два класса: векторные и растровые. Векторные работают с координатами точек, а растровые – с изображениями, разбитыми на отдельные пикселы.

ЭЛТ. Физический принцип – остаточное свечение люминофора после воздействия на него пучка электронов. Электронно-лучевая трубка (ЭЛТ) состоит из электронной пушки, испускающей луч электронов, отклоняющей системы, которая этот луч направляет в нужное место экрана, и люминофора, который светится при попадании на него луча электронов. Мониторы бывают как растровые, так и векторные. В растровых луч пробегает на каждом кадре всю поверхность экрана сверху вниз построчно справа налево. В векторных – обводит на каждом кадре все примитивы на экране. Недостатки растровых – малые разрешение и частота кадров (1024х768 100 Hz) из-за малой скорости поступления информации с видеокарты. У векторных, таких недостатков нет, его обычное разрешение 2048х2048, но на них сложно выводить закрашенные области и фотографии, т.к. в этом случае они работают практически в растровом режиме, закрашивая примитив строчка за строчкой.

ЖК мониторы – изменение преломляющих свойств жидких кристаллов при прохождении тока. Бывают только растровые, т.к. строго задано кол-во элементов матрицы изображения. Последнее время применяются в основном в карманных компьютерах и ноутбуках, недостатки – малый угол зрения, при котором наблюдается изображение, строго заданное разрешение, малая частота обновления из-за большого времени переключения элементов, достоинства – малое энергопотребление, вес, габариты, более благоприятны для глаз, т.к. используют отраженный свет.

LCD мониторы – испускание фотонов полупроводниковым переходом. Так же как и ЖК – постоянное разрешение, заданное кол-вом элементов в матрице. Дорогие.

Плазменные мониторы – то же, что и LCD, только вместо светодиодов – неоновые лампочки. Яркость регулируется за счет частоты тока на лампочке.

Картинка на мониторе управляется с помощью видеоадаптера. Растровые адаптеры посылают три сигнала яркости R,G,B составляющих луча и два сигнала синхронизации – вертикальной и горизонтальной. Векторные – вместо сигналов синхронизации посылают положение луча на экране (обычно в аналоговом виде). Адаптеры для PC начинались с CGA (320х200 4 цвета), EGA (640х480 16 цветов), VGA (320x400 256 цветов), SVGA (1600х1200 16000000 цветов).
