Погрешности трансформатора тока

Для устройств РЗ расчетной величиной является погрешность ТТ не более 10%. Часто для проверки РЗА учитываются следующие виды погрешностей.

Максимальное значение токовой погрешности, измеряемое в [%]:

, (2.9)

где k_T – коэффициент трансформации ТТ, I₁ и I₂ – первичный и вторичный токи ТТ (рис. 2.3).

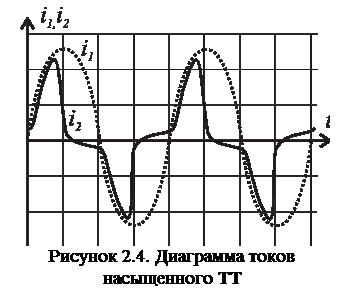

При близких коротких замыканиях ток КЗ может достигать кратностей – до (30…50)×I_ном (редко до 100×I_ном), тогда ТТ насыщается и вторичный ток несинусоидален [4] (рис. 2.4).

Погрешность такого режима необходимо учитывать интегральным показателем, которым является полная погрешность, измеряемая в [%]:

, (2.10)

где T – период промышленной частоты, i₁ и i₂ – мгновенные значения первичного и вторичного токов ТТ (рис. 2.4).

Угловая погрешность – угол d между векторами I₁ и I₂ (рис. 2.3), измеряемый в [град] или [мин].

2.6 Компенсация погрешности ТТ осуществляется несколькими способами: спрямление кривой намагничивания; подмагничивание магнитопровода; создание нулевого потока; перераспределение потоков рассеяния.
