Конструкция трансформатора напряжения (ТН)

Коэффициенты трансформации ТТ

Вторичный ток I₂ ТТ обычно составляет 5 А или 1 А, лабораторные ТТ могут иметь также – 2 А и 2,5 А (I₂=5 А, 1 А).

Ряд токов [3] первичной обмотки: 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 16000; 18000; 20000; 25000; 30000; 32000; 40000 А.

ТН, аналогично ТТ, состоит из магнитопровода (рис. 2.15), который
набирается из пластин холоднокатанной или горячекатанной электротехнической стали, толщиной 0,3…0,5 мм, а также первичной w1 и вторичной w2 обмоток, выполненных из алюминиевой или медной проволоки.

Однофазный ТН включается на фазное, а трехфазный на линейные напряжения. Он может иметь одну (со схемой соединения «звезда») или две (со схемой «звезда» и «разомкнутый треугольник», рис. 2.16) вторичные обмотки.

Коэффициент трансформации ТН соответствует выражению

. (2.17)

Количество витков w1 больше, чем w2. ТН подключается параллельно шинам сети (рис. 2.15) через предохранители F.

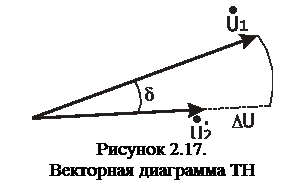

Благоприятный режим работы ТН – холостой ход. В этом режиме трансформатор имеет минимальную погрешность. Кроме этого в ТН имеется угловая погрешность δ (рис. 2.17) и относительная погрешность напряжения ΔU%:

. (2.18)

2.11 Емкостный ТН

В электрических сетях напряжением 110 кВ часто используется емкостный делитель совместно с электромагнитным ТН, а в сетях U ³ 500 кВ электромагнитные ТН не изготавливаются (так как трудно обеспечить изоляцию). Благодаря емкостному делителю обмотку w1 выполняют на пониженное напряжение (рис. 2.18), так как большая часть напряжения распределяется на емкостях.

Конденсаторы в емкостных трансформаторах напряжения используются одновременно в качестве конденсатора связи для высокочастотных защит, передачи сигналов дистанционного управления электроэнергетическими объектами.

Вопросы для самопроверки

1. Каково назначение трансформаторов тока и напряжения?

2. Конструкция трансформатора тока.

3. Принцип действия трансформаторов тока.

4. Векторная диаграмма трансформатора тока.

5. Режим работы трансформатора тока.

6. Активный трансформатор тока.

7. Погрешности трансформаторов тока.

8. Схемы соединений трансформаторов тока и области их использования.

9. Какие токи протекают в реле при различных схемах соединений вторичных обмоток?

10. Какие конструкции трансформаторов напряжения существуют?

11. Схемы соединений трансформаторов напряжения.
