Строение среднего уха

Роль среднего уха

Причина наибольшей чувствительности уха в области 3 кГц

Функционирование наружного уха

Роль наружного уха

Наружное ухо состоит из ушной раковины, слухового прохода (в виде узкой трубки), барабанной перепонки. Ушная раковина играет роль звукоулавливателя, концентрирующего звуковые

волны на слуховом проходе, в результате чего звуковое давление на барабанную перепонку увеличивается по сравнению со звуковым давлением в падающей волне примерно в 3 раза. Наружный слуховой проход вместе с ушной раковиной можно сравнить с резонатором типа трубы. Барабанная перепонка, отделяющая наружное ухо от среднего уха, представляет собой пластинку, состоящую из двух слоев коллагеновых волокон, ориентированных по-разному. Толщина перепонки около 0,1 мм.

Звук поступает в систему через наружный слуховой канал, который является закрытой с одной стороны акустической трубой длиной L = 2,5 см. Звуковая волна проходит через слуховой проход и частично отражается от барабанной перепонки. В результате происходит интерференция падающей и отраженной волн и образуется стоячая волна. Возникает акустический резонанс. Условия его проявления: длина волны в 4 раза больше длины воздушного столба в слуховом проходе. При этом столб воздуха внутри канала будет резонировать на звук с длиной волны, равной четырем его длинам. В слуховом канале, как в трубе, будет резонировать волна длиной λ = 4L = 4x0,025 = 0,1 м. Частота, на которой возникает акустический резонанс, определяется так: ν = v /λ = 340/(4x0,025) = 3,4 кГц. Этот резонансный эффект объясняет тот факт, что человеческое ухо имеет наибольшую чувствительность на частоте около 3 кГц (см. кривые равной громкости в лекции 3).

Среднее ухо является устройством, предназначенным для передачи звуковых колебаний из воздушной среды наружного уха в жидкую среду внутреннего уха. Среднее ухо (см. рис. 4.1) содержит барабанную перепонку, овальное и круглое окна, а также слуховые косточки (молоточек, наковальню, стремечко). Оно представляет собой своеобразный барабан (объемом 0,8 см³), который отделяется от наружного уха барабанной перепонкой, а от внутреннего уха - овальным и круглым окнами. Среднее ухо заполнено воздухом. Любая разность

давлений между наружным и средним ухом приводит к деформации барабанной перепонки. Барабанная перепонка - это воронкообразная мембрана, вдавленная внутрь среднего уха. От нее звуковая информация передается косточкам среднего уха (форма барабанной перепонки обеспечивает отсутствие собственных колебаний, что весьма существенно, так как собственные колебания перепонки создавали бы шумовой фон).

Проникновение звуковой волны через границу «воздух-жидкость»

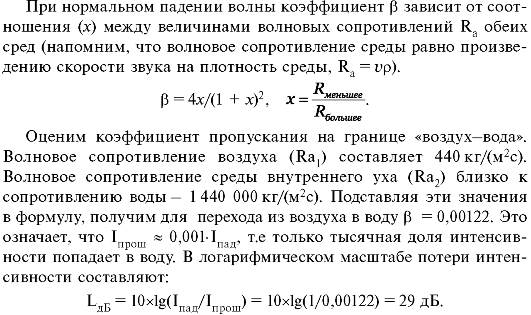

Для того чтобы понять назначение среднего уха, рассмотрим непосредственный переход звука из воздушной среды в жидкую. На границе раздела двух сред одна часть падающей волны отражается, а другая часть переходит во вторую среду. Доля энергии, перешедшей из одной среды в другую, зависит от величины коэффициента пропускания β (см. формулу 3.10).

То есть при переходе из воздуха в воду уровень интенсивности звука уменьшается на 29 дБ. С энергетической точки зрения такой переход абсолютно неэффективен. По этой причине существует специальный передаточный механизм - система слуховых косточек, которые выполняют функцию согласования волновых сопротивлений воздушной и жидкой сред для уменьшения энергетических потерь.
