Ширина букв, толщина обводки, расстояния между буквами, словами устанавливаются в десятых долях от h для шрифта типа Б (см. таблицу 4).
Таблица 4 – Ширина букв и цифр относительно размера шрифта h
| Прописные буквы | Относительный размер | Строчные буквы | Относительный размер | Цифры | Относительный размер |
| Г. Е, З, С | 5/10 h | с. з | 4/10h | 3/10h | |
| Б, В, И, К, Л,, Н, О, П, Р, Т, У. Ч, Ь, Э, Я | 6/10h | а, б, в, г, д, е, и, к, л, н. о, п. р, у, х, ч, ь, э, я | 5/10h | 2, 3, 5, 6, 7, 8, 9 | 5/10h |
| А, Д, М, Х, Ц, Ы, Ю | 7/10h | м, ц, ъ, ы, ю | 6/10h | 6/10h | |
| Ж, Ф, Ш, Ъ | 8/10h | ж, ф, ш, т | 7/10h | ||
| Щ | 9/10h | щ | 8/10h |

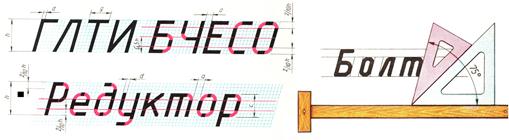

Рисунок 3 - Выполнение надписей на вспомогательной сетке

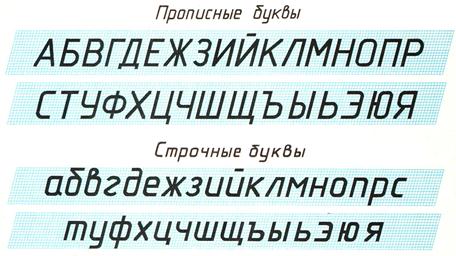

Рисунок 4 – Шрифт типа Б
Тематический план
| Раздел, тема | Количество часов | |||||
| Дневное | заочное | |||||
| всего | в т. ч. на практические занятия и практ.раб | всего | в т. ч. на практические занятия и практ.раб | |||
| Введение | ||||||
| Раздел 1. Графическое оформление чертежей | 10/6 | |||||
| 1.1. Линии чертежам выполнение надписей на чертежах | 4/2 | |||||
| 1.2. Масштабы и нанесение размеров. Приемы выполнения контуров технических деталей. | 4/2 | |||||
| 1.3. Построение лекальных кривых | 2/2 | |||||
| Раздел 2. Основы начертательной геометрии | 16/12 | |||||
| 2.1. Точка и прямая | ||||||
| 2.2. Плоскость и линии в плоскости | ||||||
| 2.3. Проекции геометрических тел | 2/2 | |||||
| 2.4. Способы преобразования проекций | 4/4 | |||||
| 2.5. Аксонометрические проекции | ||||||
| 2. 6. Сечение геометрических тел плоскостями | 0/4 | |||||
| 2.7. Взаимное пересечение поверхностей геометрических тел | 4/6 | |||||
| Раздел 3. Проекционное черчение | ||||||
| 3.1. Основные виды. Простые разрезы | 6/2 | |||||
| Обязательная контрольная работа №1 | ||||||
| 3.2. Элементы технического рисования | 2/2 | |||||
| Раздел 4. Машиностроительное черчение | 64/28 | |||||
| 4. 1. Чертеж как документ ЕСКД | ||||||
| 4.2. Общие правила выполнения чертежей | ||||||
| 4.3. Изображение и обозначение резьбы | ||||||
| 4.4. Чертежи деталей. Эскизы. Технические указания на чертежах | 6/8 | |||||
| 4.5. Чертеж общего вида. Сборочный чертеж | ||||||
| 4.6. Разъемные соединения | 10/2 | |||||
| 4.7. Передачи | 6/8 | |||||
| 4.8. Неразъемные соединения | 2/2 | |||||
| 4.9. Чертежи сборочных единиц | 10/4 | |||||
| 4.10. Чтение и деталирование сборочных чертежей | 12/2 | |||||
| Обязательная контрольная работа № 2 | ||||||
| 4. 11. Чертежи и схемы по специальности | 2/2 | |||||
| Раздел 5. Элементы строительного черчения | ||||||
| Итого | 102/50 | |||||
|
|
|
|
|
|
