Геометрические тела

Содержание листа

На листе чертежной бумаги формата А3 вычертить по двум заданным проекциям третью проекцию геометрических тел: призмы, пирамиды, конуса, цилиндра по соответствующим размерам. Построить недостающие проекции точек. расположенных на боковых поверхностях геометрических тел, определить их видимость. Нанести размеры.

Пример выполнения листа показан на рисунке 7, условия заданий даны на рисунке 8.

Варианты заданий приведены в таблице 6.

Литература: [1, с. 89…96]

При работе с литературой нужно по учебнику проработать следующие вопросы:

- методы проецирования и их виды;

- проецирование точек, прямых, плоскостей на три взаимно-перпендикулярные плоскости проекций:

- проецирование геометрических тел на три взаимно-перпендикулярные плоскости проекций;

- аксонометрические проекции.

При изучении вышеперечисленных тем, следует делать краткие записи и выполнять построения в тетради.

Рисунок 7- Образец выполнения листа 2

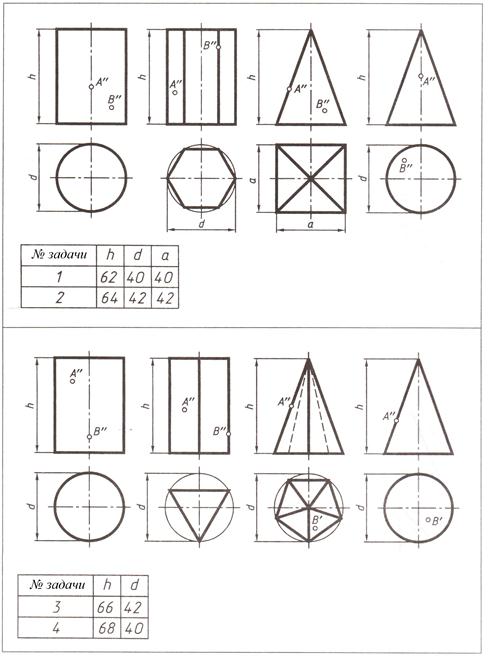

Рисунок 8- Задание к листу 2

Рисунок 8- Задание к листу 2

Рисунок 8- Задание к листу 2

Рисунок 8- Задание к листу 2

Лист 3
