1.Построить по длине бруса, согласно схеме нагружения, эпюры продольных сил N, нормальных напряжений s и перемещений поперечных сечений.
2. Сделать вывод о прочности бруса, сравнив значение нормальных напряжений в опасном сечении с допустимым (материал бруса: сталь 3, Е=2,1×105 МПа, [s] =240 МПа,). Если smax<[s], определить степень загруженности бруса, если smax>[s], то необходимо подобрать требуемые площади поперечных сечений S1 или S2 (по известным продольным силам N и допускаемому напряжению [s]).
3. Найти допустимое значение продольной силы [N] для обеих ступеней бруса с площадями S1 и S2.
Таблица 6.1 Варианты заданий к задаче 1.
| Вариант задания (предпоследняя цифра шифра) | Значение сосредоточенной нагрузки. кН | Площадь сечения, мм2 | Длина участка, м | ||||
| F1 | F2 | F3 | S1 | S2 | a | b | |
| 0.2 | 0.4 | ||||||
| 0.1 | 0.5 | ||||||
| 0.3 | 0.6 | ||||||
| 0.2 | 0.4 | ||||||
| 0.3 | 0.2 | ||||||
| 0.6 | 0.4 | ||||||
| 0.3 | 0.3 | ||||||
| 0.3 | 0.4 | ||||||
| 0.3 | 0.6 | ||||||
| 0.3 | 0.2 |

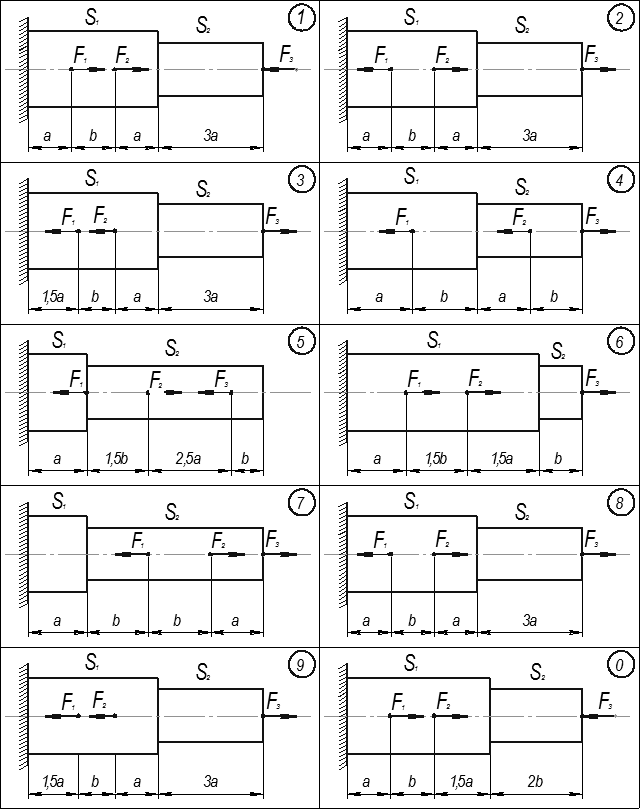

Схемы нагружения к задаче 1 (последняя цифра шифра).
|
|
|
ЗАДАЧА 2. «ОПРЕДЕЛЕНИЕ ГЕОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК ПЛОСКОГО ПОПЕРЕЧНОГО СЕЧЕНИЯ»
Определить положение главных центральных осей и вычислить величины главных центральных моментов инерции сложного составного сечения.
Для решения задачи требуется:
1. Вычертить в масштабе всё сечение. При вычерчивании элементы сечения располагать вплотную один к другому.
2. Определить положение центра тяжести всего сечения.
3. Вычислить осевые и центробежный моменты инерции относительно произвольных центральных осей (осей, проходящих через центр тяжести сечения, параллельно выбранной системе декартовых координат).
4. Определить теоретически положение главных осей инерции.
5. Вычислить значения главных моментов инерции.
6. Показать на чертеже положение главных осей инерции.
Данные к задаче следует взять лишь тех профилей проката, которые входят в заданную схему.
Таблица 6.2 Варианты заданий к задаче 2
| Предпоследняя цифра шифра | Равнополочный уголок | Вертикальная полоса | Горизонтальная полоса | Двутавр, № | Швеллер, № |
| 90×90×9 | 500×10 | 400×10 | |||
| 100×100×10 | 500×12 | 400×10 | |||
| 100×100×12 | 500×12 | 400×12 | |||
| 110×110×8 | 600×10 | 400×12 | |||
| 125×125×12 | 400×10 | 400×12 | |||
| 140×140×10 | 500×12 | 500×10 | |||
| 140×140×12 | 600×12 | 500×10 | |||
| 160×160×12 | 600×16 | 600×10 | |||
| 180×180×12 | 600×20 | 500×12 | |||
| 100×100×8 | 500×10 | 400×10 |

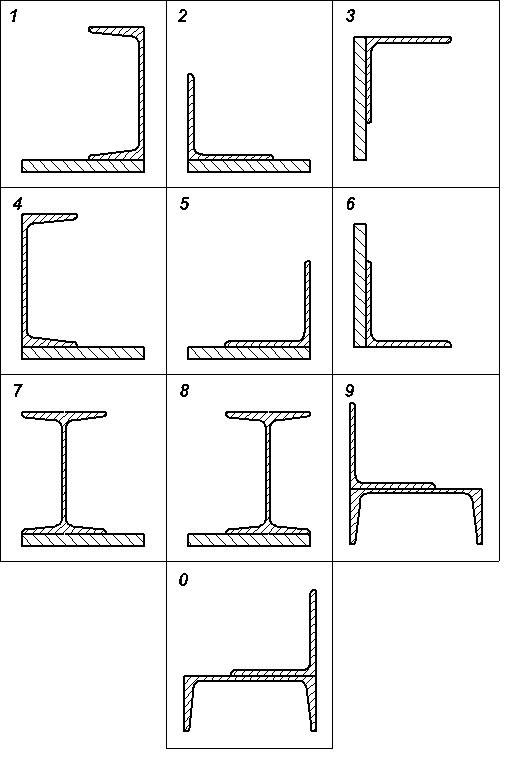

Схема сечения к задаче 2 (последняя цифра шифра).
|
|
|
