Перекрытия и покрытия объемно-блочных зданий

Особенностью перекрытия ОБЗ является то, что оно - акусти­чески неоднородное и состоит из двух элементов - плит потолка и пола - с воздушным зазором между ними, что сказывается поло­жительно на звукоизоляционных характеристиках перекрытия.

Из двух плит - потолка и пола - одна всегда будет ребристой. Плита потолка проектируется ненесущей, и поэтому она и плита пола не контактирует между ними обязательно предусматривает­ся зазор, всегда больший, чем максимальный допустимый прогиб плиты пола.

В блоке типа "стакан" плита потолка подвешивается к гото­вому блоку. В блоке типа "колпак" плита пола может быть под­вешено внутри блока

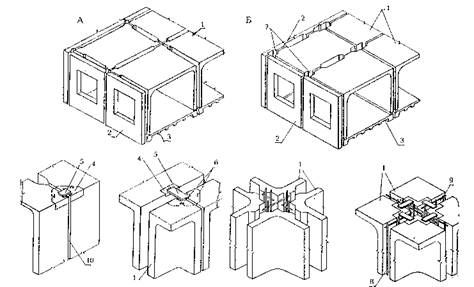

Рис.5.49. Системы связей между объемными блоками:

А – гибкие для обычных условий строительства; Б – для строительства в сложных

инженерно-геологических и сейсмических условиях; 1 – блок типа «колпак»; 2 –

приставная панель; 3 – ребристая панель пола объемного блока; 4 – закладная

деталь; 5 – связевая стальная накладка; 6 – подъемная петля; 7 – полость со

шпоночным рифлением граней; 8 – арматурный каркас; 9 – бетон

замоноличивания; 10 – цементный раствор

(соединения закладных деталей блока и плиты - на сварке), либо блоки могут опираться друг на друга ребро плиты поле.

При блочно-панельной конструктивной схеме в промежутках между объемными блоками предусматриваются плоские плиты пе­рекрытий, опирающиеся на консоли объемных блоков, приставные панели, консоли плит пола соседних объемных блоков. Основным правилом при проектировании такого перекрытии является обеспе­чение совпадения отметок частых полов объемно-блочной и панель­ной частей здания.

Покрытия объемно-блочных зданий (рис.5.50) могут выполняться аналогично покрытиям крупнопанельных зданий или из объемных бло­ков чердачных покрытий. Наиболее прогрессивными конструкциями покрытия являются объемнее блоки теплого черпака. Доборными конструкциями к теплому чердаку являются: блоки лотковые, вентшахты, блоки машинного отделения лифта. Объемный блок теплого чердака представляет собой блок-колпак со вставленной в него плитой пола. Высота блока соответствует нормативной высоте чердака. Особое внимание уделяется заделке стыков между бло­ками.

б)

Рис.5.50. разрез и план кровли ОБЗ:

а – верхняя часть поперечного разреза девятиэтажного объемно-блочного

здания (покрытие – теплый чердак из объемных блоков); б – план кровли этого же

дома (покрытие – теплый чердак с рулонной кровлей).
