В соответствии с уравнением (11.11) на рис. 11.9, а изображена векторная диаграмма синхронного двигателя при некоторых значениях механической нагрузки и тока возбуждения I в . Последнему соответствуют определенные значения магнитного потока Ф0 и ЭДС Е 0.
Диаграмму можно построить в следующем порядке. В некотором масштабе откладываем вектор напряжения U и под углом φ к нему — вектор тока I. Так как двигатель работает под нагрузкой, то потребляемая им мощность Р φ будет положительной, если угол φ лежит в пределах — π/2 < φ < π/2 Как будет показано далее, значение угла φ при данной нагрузке двигателя зависит от значения ЭДС Е 0.

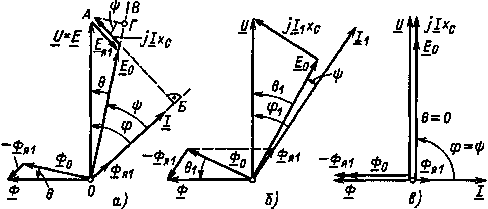

Рис. 11.9. Векторные диаграммы синхронного двигателя
Поскольку падение напряжения j I x c должно опережать по фазе ток I на 90°, из конца вектора напряжения U следует опустить перпендикуляр АБ на вектор тока I. На линии АБ должны быть расположены вектор падения напряжения j I x c и конец вектора ЭДС Е 0. В соответствии с уравнением (11.11) сумма векторов ЭДС Е 0 и падения напряжения j I x c должна быть равна вектору напряжения U.
Как и в случае синхронного генератора, магнитные потоки двигателя Ф 0, Ф я1 и Ф пропорциональны ЭДС Е 0, Е я1 и Е = U Однако в отличие от генератора вектор результирующего магнитного потока двигателя должен определяться соотношением Ф = Ф 0 - Ф я1.
Последнее вытекает из выражения (11.11), которое может быть переписано следующим образом: U = Е = Е 0 + j I x c = Е 0 - Е я1.
