Любая сборочная единица состоит из отдельных деталей, которые различными способами соединяются между собой.
Неразъемными являются соединения, которые невозможно разобрать без частичного или полного нарушения соединяющих элементов. К неразъемным относятся соединения, получаемые сваркой, пайкой, склеиванием, сшиванием, клепкой.
Соединения, детали которых могут быть разъединены без нарушения самих деталей, называются разъемными. К таким соединениям относятся: резьбовые, шпоночные, зубчатые, а также соединения, выполняемые с применением штифтов и пружин.
Резьба представляет собой поверхность, образованная при винтовом движении плоского контура по цилиндрической и конической поверхности.
Резьбы классифицируют:
1. По форме профиля – контур сечения резьбы плоскостью, проходящей через её ось:
- стандартные резьбы:
а) треугольного профиля (метрическая, дюймовая, трубная);
б) трапецеидального профиля (трапецеидальная, упорная);
- нестандартные резьбы:
в) прямоугольного профиля;
|
|
г) полукруглого профиля (рис. 28);
Рисунок 28 - Резьба:
а) – треугольного профиля; б) – равнобочная трапецеидального профиля; в) – неравнобочная трапецеидального профиля;
г) – прямоугольного профиля; д) – полукруглого профиля.
2. По форме поверхности, на которой нарезана резьба:
- цилиндрические;
- конические.
3. По расположению на поверхности:
- наружные;
- внутренние.
4. По эксплуатационному назначению:
- крепежные (метрическая и дюймовая) – предназначены для скрепления деталей машин и приборов (соединение болтом, шпилькой);
- крепежно-уплотнительные (трубные цилиндрическая, коническая и метрическая коническая) – предназначены для герметичного скрепления деталей (соединение труб);
- ходовые (упорная резьба) – предназначены для преобразования вращательного движения в прямолинейное в прессах и домкратах;
- кинематические (трапецеидальная и прямоугольная) применяют для обеспечения точного перемещения при наименьшем трении;
5. По направлению винтовой линии:
- правая резьба (деталь ввинчивается по часовой стрелке);
- левая резьба (деталь ввинчивается против часовой стрелки) – LH.
6. По числу заходов:
- однозаходные (t=Р) – образованная одним винтовым выступом;
- многозаходные (t=n*Р)- образованная двумя и более винтовыми выступами.
Основные параметры резьбы (рис. 29):
1 Диаметры:
- наружный (номинальный) – d;
- средний – d2;
- внутренний – d1.
2 Профиль резьбы: контур – полученный сечением резьбы плоскостью, проходящей через её ось.
3 Угол профиля (a) – угол между боковыми сторонами профиля.
4 Шаг резьбы (Р) – расстояние между соседними одноименными сторонами профиля. Шаг резьбы бывает: крупный (не указывается на чертеже) и мелкий (указывается: М20×1,5)
|
|
5 Ход резьбы (t) – расстояние, которое пройдет винт за один полный оборот вокруг оси
t=n×P,
где n – количество заходов;
Р – шаг резьбы.
6 Длина резьбы (L) - длина полного профиля резьбы.

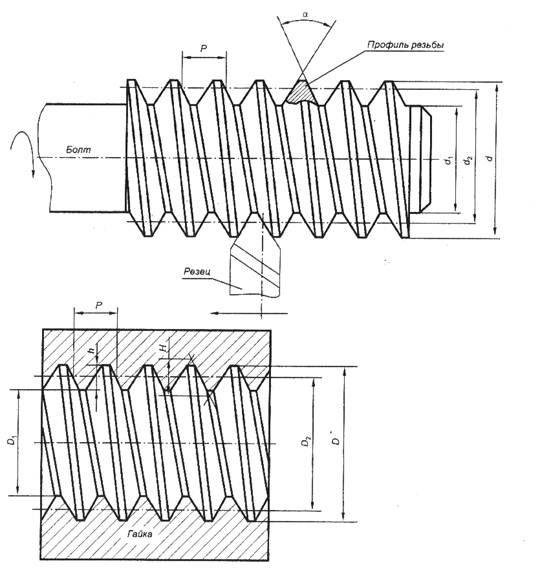

Рисунок 29 - Основные параметры резьбы:
а) – наружная резьба; б) - внутренняя резьба.
Элементы резьбы:
Фаска – это скошенная кромка стержня или отверстия. Размер фаски по ГОСТ 2.307-68 обозначается одной размерной линией с указанием высоты фаски с и угла наклона 45°образующей или плоскости среза (рис.30).
Сбег резьбы – участок неполного профиля резьбы в зоне перехода полного профиля резьбы к гладкой поверхности.
Недорез – это длина участка гладкой поверхности детали со сбегом резьбы при нарезании резьбы в упор.
а)
б)

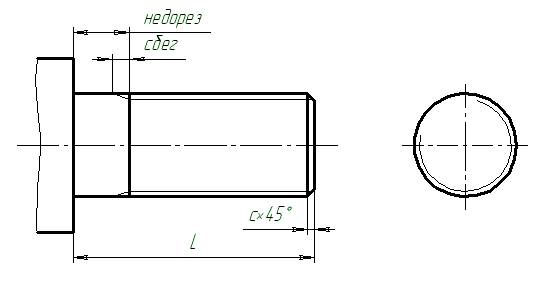

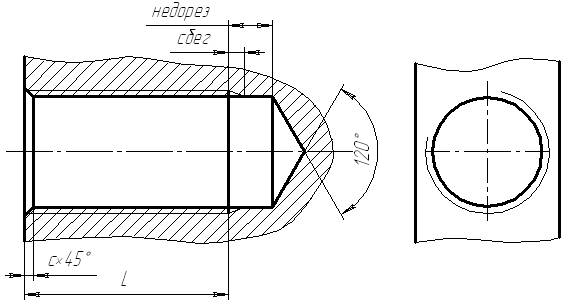

Рисунок 30 – Изображение резьбы с указанием элементов резьбы
а) - на стержне, б) – в отверстии
Изображение резьбы:
На чертежах резьба, как правило, изображается условно, так как изображение ее действительной формы очень трудоемко.
По ГОСТ 2.311-68 резьба на стержне изображается сплошными основными линиями по наружному диаметру и сплошными тонкими линиями – по внутреннему (рис. 30). Тонкую линию на виде, полученном вдоль оси винта, проводят не полностью (приблизительно ¾ длины окружности). Фаска на этом виде не изображается.
Внутренняя резьба на продольном разрезе изображается по внутреннему диаметру сплошными основными линиями, а по наружному диаметру – сплошными тонкими, проводимыми только до линии фаски (рис. 30). На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по внутреннему диаметру резьбы проводится окружность сплошной основной линией, а по наружному диаметру проводится дуга тонкой сплошной линией, а по наружному диаметру проводится дуга тонкой сплошной линией, разомкнутая в любом месте и равная приблизительно ¾ окружности. Фаска на таком виде не изображается.
Расстояние между тонкой и основной линиями должно быть не менее 0,8мм и не более шага резьбы.
Штриховка на разрезах и сечениях всегда выполняется до сплошной основной линии, соответствующей внутреннему диаметру резьбы в отверстии или наружному диаметру резьбы на стержне (рис. 31).
В резьбовых соединениях резьба также показывается условно так, как она выполняется на стержне. Поэтому на разрезах резьбовых соединений резьба на стержне показывается полностью, а в отверстиях показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис. 31). При изображении резьбового соединения в разрезе стержень, не имеющий полостей, не штрихуют (рис. 31).

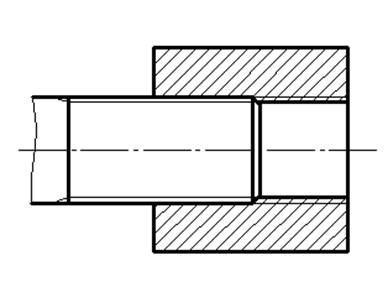

Рисунок 31 - Изображение резьбы резьбового соединения на разрезе
Рисунок 32 - Изображение трубного соединения на разрезе
