Краткие сведения из теории. Углы отсечки анодного тока и тока управляющей сетки лампы определяются по формулам

Углы отсечки анодного тока и тока управляющей сетки лампы определяются по формулам: , ,

где - напряжение запирания лампы,

- напряжение смещения,

- амплитуда напряжения возбуждения.

Напряжения и должны подставляться в формулы со своим знаком.

При = , .

При , .

При , .

Режим с углом отсечки в радиопередающих устройствах применяется редко.

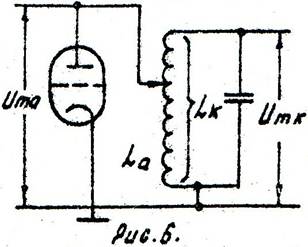

Эквивалентное резонансное сопротивление параллельного контура при его неполном включении (рис.6) создает в анодной цепи лампы сопротивление

= =,

Где и - индуктивности катушек связи и контура,

= - коэффициент включения контура в анодную цепь лампы,

= - волновое сопротивление,

- сопротивление потерь контура.

Коэффициент включения также может быть записан в виде

=,

Где и - число витков соответственно катушек и .

Изменяя коэффициент включения, можно менять нагрузку в анодной цепи и напряженность режима генератора.

Процесс формирования импульсов анодного тока при разных значениях показан на рис.5.

С ростом увеличивается напряженность режима, уменьшается анодный ток, а сеточный ток нарастает.

В перенапряженном режиме из-за чрезмерного нагрева могут выйти из строя сетки лампы, а в недонапряженном режиме – анод, из-за возрастания анодного тока.

На практике применяется критический или слегка перенапряженный режим, характеризующиеся наибольшей полезной мощностью и к.п.д.
