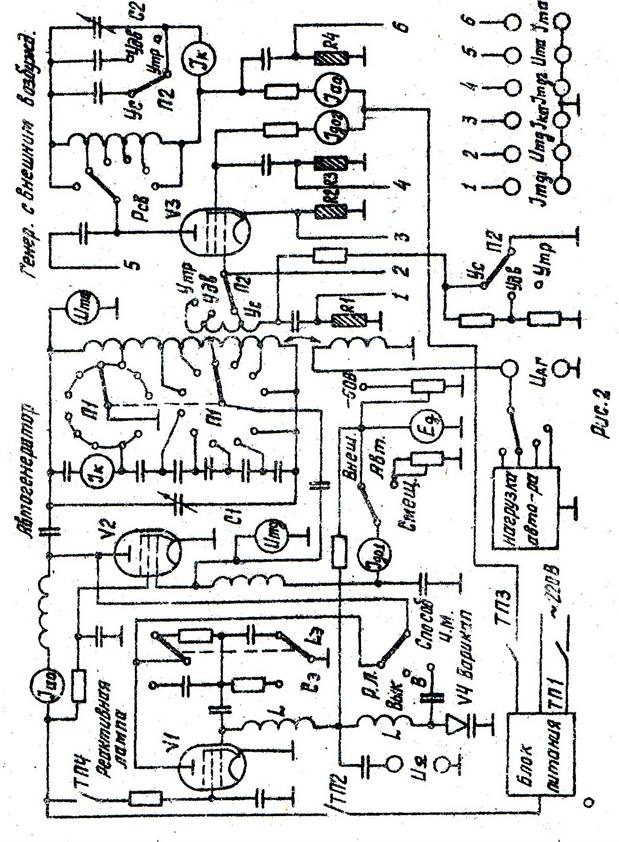

Принципиальная схема макета изображена на рис. 2. Схема состоит из автогенератора, собранного на лампе V2, генератора с внешним возбуждением на лампе V3, а также реактивной лампы V1 и варикапа V4, служащих для осуществления частотной модуляции.
Автогенератор может быть включен по схеме индуктивной или емкостной трехточки с параллельным питанием цепи анода. Вид обратной связи и её величина устанавливаются с помощью переключателя П1, а частота автогенератора плавно изменяется конденсатором С1. Смещение на управляющую сетку подается автоматическое, за счет сеточного тока, или внешнее, с потенциометра – 50 В. Для наблюдения за формой напряжения на контуре автогенератора его катушка индуктивно связана с дополнительной обмоткой, выводы которой присоединены к клеммам. К этой же обмотке может быть подключена нагрузка, величина которой регулируется переключателем «Нагрузка А.Г.» от 10 Ом до 1.6 кОм.
Работа автогенератора контролируется шестью приборами, которые измеряют переменные напряжения на аноде - , на сетке - , высокочастотный ток в контуре - , постоянную составляющую тока сетки , постоянную составляющую анодного тока - и напряжение смещения - .
Колебания от автогенератора через катушку связи поступают на управляющую сетку лампы генератора с внешним возбуждением V3. Генератор может быть в режиме усиления, удвоения и утроения частоты. Вид режима устанавливается переключателем П2, который одновременно изменяет величину связи с автогенератором, сопротивление автосмещения и емкость в анодном контуре. Плавное изменение частоты контура производится емкостью С2, а изменение связи контура с анодной цепью V3 – переключателем.
На лицевой панели макета имеется 6 пар контрольных гнезд для снятия осциллограмм:
- тока управляющей сетки;
- напряжения возбуждения;
- катодного тока;
- тока экранной сетки;
- переменного напряжения на аноде;
- анодного тока.
Постоянные составляющие анодного и экранного токов измеряются приборами и , а ток в контуре – прибором .
Схема содержит 2 частотных модулятора. Один из них – реактивная лампа V1, которая тумблером - ставится в соответствующий режим, второй – варикап V4.
Присоединение модуляторов к контуру автогенератора производится переключателем «Способ ЧМ».
Напряжение смещения на частотные модуляторы подается от источника – 50 В через дроссели высокой частоты L и регулируется истенциометром . На модуляторы может быть также подано напряжение звуковой частоты - .
Заключение установки производится с помощью четырех тумблеров:
ТП-1 – сеть 220 В, минус 50 В и накал ламп,
ТП-2 - + 200 В для питания автогенератора,
ТП-3 - + 200 В для питания генератора с внешним возбуждением,
ТП-4 - + 200 В для питания второй сетки реактивной лампы.
