Самостоятельная работа №3

На предприятии имеется два отдела, схема сетей которых представлена на рис.8.13.

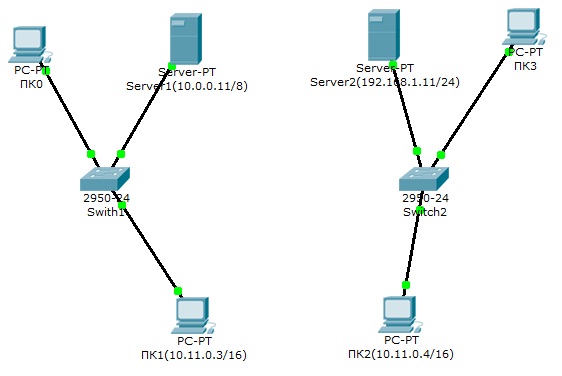

Рис.8.13. Схема сетей отделов предприятия.

Отдел 1 – Switch1, отдел 2 – Switch2.

В каждой сети имеется сервер со службами DHCP, DNS и HTTP (на серверах Server1 и Server2 расположены интернет-сайты отделов).

Компьютеры ПК0 и ПК3 с DHCP серверов своих сетей получают параметры IP адреса и шлюз.

Компьютеры ПК1 и ПК2 находятся в отдельной сети в одном VLAN.

Задание:

Дополните схему сети маршрутизатором или коммутатором третьего уровня, чтобы обеспечить работу корпоративной сети в следующих режимах:

1 - компьютеры ПК0 и ПК3 должны открывать сайты каждого отдела;

2 – компьютеры ПК1 и ПК2 должны быть доступны только друг для друга.

Контрольные вопросы.

1. Для чего создаются виртуальные локальные сети? Каковы их достоинства?

2. Как связываются между собой VLAN и порты коммутатора?

3. Как обеспечивается общение между узлами разных виртуальных сетей?

4. Как обеспечивается управление виртуальными локальными сетями?

5. Можно ли построить VLAN на нескольких коммутаторах? Как это сделать?

6. Для чего служит идентификатор кадра (tag)? Где он размещается?

7. Что такое транк? Как он создается на коммутаторе и маршрутизаторе?

8. Какие команды используются для назначения VLAN на интерфейсы?

9. Какие команды используются для создания транковых соединений?

10. Какие команды используются для верификации VLAN?
