УГФС 3 Выбор оптимального режима генератора с внешним возбуждением по мощности

Режим работы характеризуется напряженностью, а напряженность – той точкой ВАХ, в которой формируется вершина импульса коллекторного тока. На графике это точка А (см. рис 3.10.) Графическое пояснение:

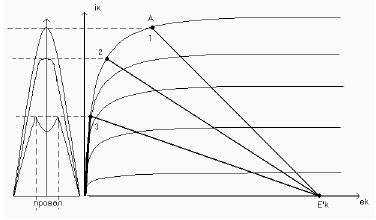

Рис 3.10. Динамические характеристики в недонапряженном (1),

критическом (2) и перенапряженном режимах

Если А находится в активной области статических ВАХ, то такой режим называется недонапряженным. В этом случае форма коллекторного импульса будет неискаженной (в этом режиме Rk, как правило, мало), но и амплитуда, прямо пропорциональная Rк, невелика.

Если А находится на линии критического режима, то режим – критический (граничный). Амплитуда коллекторного тока слегка уменьшается, вершина уплощается.

Если А находится на ЛКР, но низко, то режим – перенапряженный, появляется провал в вершине импульса в тот момент, когда коллекторный переход открыт внешним воздействием.

Ясно, что по форме импульсов можно судить о режиме работы ГВВ.

Нагрузочными характеристиками называются зависимости токов, напряжений и мощностей от величины сопротивления нагрузки в коллекторной цепи транзистора.

Т.е. интересуют зависимости: .
