Сгиб детали деталь ТОЧКА

ДЕТАЛЬ - имя детали;

ТОЧКА - имя точки.

Например: Сгиб детали Спинка т 912

Для того чтобы задать отклонения от направления нитей основы в деталях используют оператор «Отклонение,%», имеющий формат:

Отклонение, % ДЕТАЛЬ ПРОЦЕНТ_ОТКЛОНЕНИЯ

Оператор задает допустимое отклонение от долевой в процентах

ДЕТАЛЬ - имя детали;

ПРОЦЕНТ_

ОТКЛОНЕНИЯ – допустимое отклонение детали от долевой в процентах.

Например: Отклонение, % Кокетка Переда 1

Оператор «Надписи» используется для нанесения на детали необходимых надписей, он имеет следующий формат:

Надписи ДЕТАЛЬ СТИЛЬ1 НАЧАЛО1 КОНЕЦ1 ТЕКСТ1 СТИЛЬ2 НАЧАЛО2 КОНЕЦ2 ТЕКСТ2…

Оператор наносит надписи произвольного содержания на детали.

ДЕТАЛЬ – имя детали;

СТИЛЬ – стиль первой надписи (0 – надпись наносится, но линия

надписи не рисуется, 1 - надпись наносится, и линия надписи

рисуется);

НАЧАЛО1 – имя точки начала первой надписи;

КОНЕЦ1 – имя точки конца первой надписи;

СТИЛЬ2 – стиль второй надписи;

НАЧАЛО2 – имя точки начала второй надписи.

ТЕКСТ2 – текст второй надписи.

Например: Надписи КокеткаПереда 1 т5 т7 КокеткаПереда 1 т9 т11

С учетом разработок, выполненных на кафедре КШИ Ивановской государственной текстильной академии и исследованных в диссертации Суриковой О.В., в ГРАЦИЮ включена функция автоматического оформления угловых участков лекал, которая избавляет конструктора от необходимости последовательного проектирования элементов угловых участков лекал и их последующей проверки и уточнения в целях достижения технологичности.

Функция автоматического построения угловых участков лекал реализована в виде экранного меню с вариантами угловых участков, представленного на рисунке 4.

Рисунок 4 – Внешний вид экранного меню с вариантами автоматического построения угловых участков лекал

Конструктору достаточно выбрать нужный вариант, и система автоматически выполнит построение этого уголка в проектируемой детали.

Механизм автоматического контроля и корректировки сопряжений значительно повышает качество изделий в каждом размере.

2 Градация лекал деталей изделия на заданные размеры и роста в

автоматизированном режиме

Задача размножения лекал решается в ГРАЦИИ автоматически быстро и точно, в результате повторного выполнения алгоритма с соответствующими значениями размерных признаков, то есть путем перестроения, а не градации. В каждом размере и росте выполняется алгоритм построения лекал. При этом в каждом размерном варианте сохраняется взаимо - согласованность элементов конструкции: проймы и оката рукава, воротника и горловины и т.д.

Для того чтобы выполнить градацию лекал деталей изделия необходимо создать модель. Для этого нужно открыть алгоритм построения конструкции и лекал заданной модели и пункте меню «Модель» выбрать подпункт «Показать модель». На экране появится окно «Параметры размножения». Необходимо выбрать рекомендуемые размеры, роста и полноты. При этом произойдет перестраивание всех деталей в соответствии с алгоритмом на все выбранные размеры и роста. По окончании процесса перестраивания на экране появится окно «Модель», в котором щелчком мыши следует активизировать клавишу «Сетка». В появившемся окне «Выбор размеров» в табличном виде представлены сочетания размеров, ростов и полнот, заданные параметрами размножения проектируемой модели. Внешний вид окна «Выбор размеров» представлен на рисунке 5. Щелчком мыши на белых ячейках таблицы выделить цветом рекомендуемые размеры и роста. Лекало на экране изображается в выделенных цветом вариантах размеров, ростов.

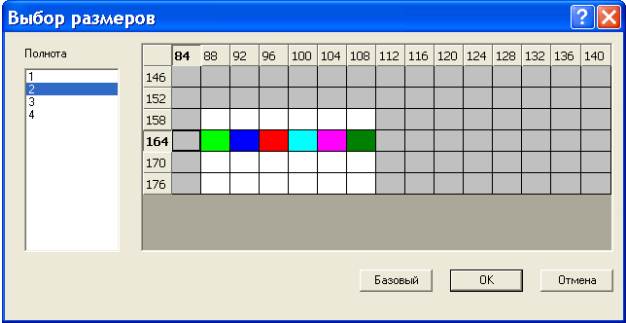

Рисунок 5 – Внешний вид окна «Выбор размеров»

Для того чтобы осуществить просмотр разработанных на все рекомендуемые размеры и роста лекал, нужно в пункте «Модель» выбрать подпункт «Показать модель» и далее с помощью клавиши «Следующее лекало» и «Предыдущее лекало», расположенных в правой части экрана последовательно можно вывести на экран все разработанные лекала.

Для проверки посадки и качества модели конструктору необходимо составить таблицу контрольных измерений. Измерение вручную контрольных величин во всех размерах и ростах требует очень много времени и усилий. В САПР ГРАЦИЯ конструктору достаточно только указать какие величины или расстояния на чертеже необходимо измерить и система автоматически проведет измерения во всех размерах и ростах. Например, можно измерить Длину оката, Длину проймы и их разность (Посадку)

3 Анализ результатов работы, формулировка выводов

Для формулировки выводов по проделанной лабораторной работе необходимо проанализировать способ разработки лекал и их последующей градации, отметить достоинства и недостатки использования системы автоматизированного проектирования.

4 Вопросы для подготовки к защите лабораторной работы (должны быть в письменной форме представлены в отчете)

1 Какой оператор используется для построения чертежей лекал?

2 Дайте краткую характеристику правил записи оператора «Шов».

3 С помощью каких операторов оформляют контуры лекал деталей?

4 В каких единицах измерения задают величины припусков на

технологическую обработку?

5 Перечислите процедуры, необходимые для анализа формы проектируемых

лекал.

6 Каким способом осуществляется градация лекал деталей изделия на

заданные размеры и роста в автоматизированном режиме?

7 Перечислите процедуры, необходимые для получения градационных

чертежей лекал.
