Описание лабораторного стенда

Все лабораторные работы части «Цифровая обработка сигналов» дисциплины МУФОСТК выполняются на стенде, в состав которого входят: компьютер, перепрограммируемый модуль на сигнальном процессоре АDSP–21061, осциллограф и коммутационная панель.

Дополнительно, при необходимости, в состав стенда могут входить генератор стандартных сигналов, генератор шума и измерительные приборы.

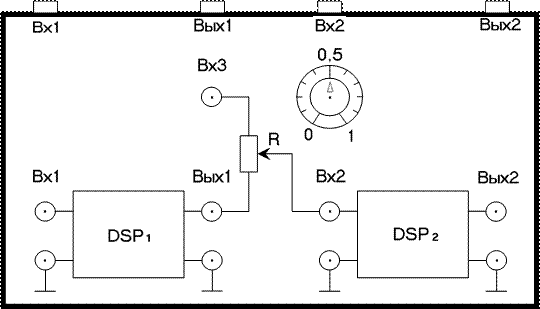

Отладочный модуль с автономным питанием имеет два независимых блока параллельной обработки (со схемами АЦП И ЦАП) и позволяет создавать две независимые перепрограммируемые схемы цифровой обработки сигналов. Эти схемы обозначены на коммутационной панели (рис. 24) как DSP₁
и DSP₂.

Рис. 24

При подготовке стенда к работе отладочный модуль (для ввода программ) подключается к компьютеру (Порт. Сом), а его входные и выходные гнезда соединяются с аналогичными гнездами на панели (гнезда расположены на задней стенке панели). Теперь панель представляет комбинированную систему формирования и обработки сигналов. Она может имитировать работу: системы генератор (DSP₁) – фильтр (DSP₂), канала связи (передатчик – DSP₁, приемник – DSP₂и линия связи – подключение ко входу Вх₃генератора шума) и др.

Сочетание компьютера и перепрограммируемого модуля позволяет проводить широкий спектр лабораторных исследований. С помощью компьютера, используя пакет Matlab и приложение Simulink, можно создавать математические модели изучаемых процессов и идеализированные схемы их имитации, проверять эффективность работы различных вариантов схем.

Перепрограммируемый отладочный модуль позволяет довести эти схемы до физической (схемотехнической) реализации.

В данном цикле лабораторных работ блоки DSP₁ и DSP₂могут использоваться как две системы ЛПП₁и ЛПП₂(см. рис.2 и 12) в режимах генерации сигналов и их сверток. При этом необходимо иметь в виду, что моделируемые на DSP₁схемы запуска должны работать в периодическом режиме – это облегчит осциллографический контроль работы всей системы. В варианте с компьютерным моделированием достаточно ограничиться однократным режимом запуска.
