Силовой барабанный контроллер

Силовой барабанный контроллер изображен на рис. 9.33.

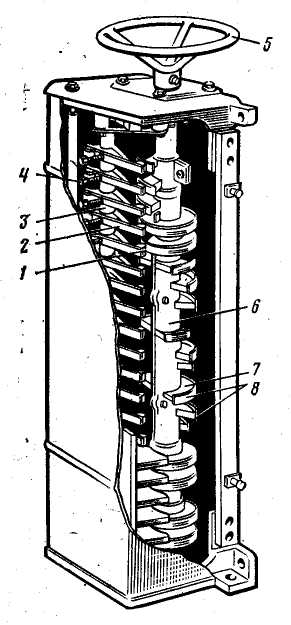

Рис. 9.33. Силовой барабанный контроллер: 1 – медные сухарики; 2 – неподвижные контакты; 3 – стальная рейка; 4 – зажимы; 5 – маховик; 6 – вал; 7 – кулачковые шайбы; 8 – медные пластины

Контроллер имеет литой корпус, закрытый крышкой с резиновым уплотнением. С

маховиком 5 механически связан вертикальный вал 6, на котором смонтированы кулачко-

вые изоляционные шайбы 7 с привинченными к ним медными подвижными контактами 8.

Эти контакты выполнены в виде сегментов разной длины, напротив которых распо

ложены на стальной рейке 3 изолированные от нее неподвижные контакты 2. Каждый та-

кой контакт на одном конце конце имеет сухарик – привинченный медный съемный кон-

такт 1, а на другом – зажимы 4 для подключения кабелей.

Сегменты расположены по высоте барабана в определенном порядке.

Принцип действия контроллера состоит в следующем.

При повороте барабана сухарики 1 cкользят по сегментам 8, замыкаясь или размы-

каясь с ними, что приводит к необходимым переключениям в схеме управления электро-

приводом.

Барабанные контроллеры имеют следующие недостатки:

1.большой вес и габариты;

2.недостаточно плотный скользящий контакт между подвижными и неподвижны-

ми контактами.

В 60-е годы ХХ века на смену барабанным контроллерам пришли кулачковые.
