Влияние частоты источника питания

Лекция № 8 ч. 2.

Электрические характеристики электроизоляционных материалов.

ВЛИЯНИЕ ЧАСТОТЫ ИСТОЧНИКА ПИТАНИЯ.

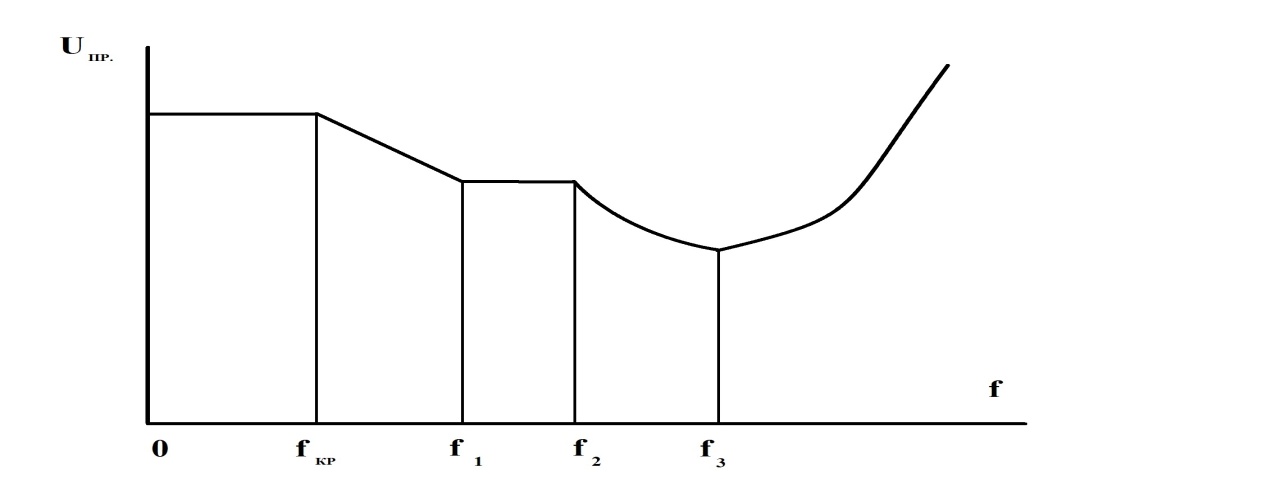

Данная зависимость графически выглядит следующим образом:

Рис.6.

Зависимость пробивного напряжения от частоты.

При изменении частоты от 0 до f_кр. разрядное напряжение не меняется. При увеличении частоты от ƒ_кр до ƒ₁ – снижение пробивного напряжения. Это связано с инерционностью более тяжёлых ионов, которые не успевают за один полупериод изменения напряжения, преодолеть межэлектродное расстояние, что приводит к образованию объёмного заряда, который и снижает пробивное напряжение.

ƒ₁ – ƒ₂ – прекращение роста заряда (равновесие);

ƒ₂ – ƒ₃ - снижение U_пр; длительность полупериода U меньше времени пробега электронами МЭП, часть электронов не успевает уходить на электроды способ-ствуя ионизации газа;

дальнейший рост ƒ ведёт к резкому увеличению Е_пр при таких частотах длительность полупериода U уменьшается настолько, что некоторые электроны не успевают достичь требуемой величины W_ион.
