Влияние расстояние между электродами

В равномерных и слабо-неравномерных электрических полях пробивная напряжённость слабо зависит от расстояния между электродами

- равномерное 30 Кв/см;

- слабо-неравномерное 27,5 Кв/см.

Однако при больших расстояниях между электродами пробивное напряженность снижается и линейность разрядной характеристики нарушается. Это связано с тем, что в больших объёмах газа ударная и фотонная ионизация протекают значительно легче.

ВЛИЯНИЕ НЕРАВНОМЕРНОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ. Электрическая прочность промежутка в однородном поле одинакова и с достаточной точностью может быть определена по эмпирической формуле:

U_пр = 6,66 + 24,55 δ·а:

где

δ = 0,386 · .

Неравномерное электрическое поле – это поле, в котором на единицу площади в межэлектродном пространстве приходится неодинаковое количество силовых линий. Степень неравномерности электрического поля оценивают коэффициентом неравномерности:

f =

Коэффициент неравномерности поля показывает, во сколько раз снижается средняя пробивная напряжённость в неравномерном поле по сравнению с пробивной напряжённостью равномерного электрического поля при одном и том же расстоянии между электродами.

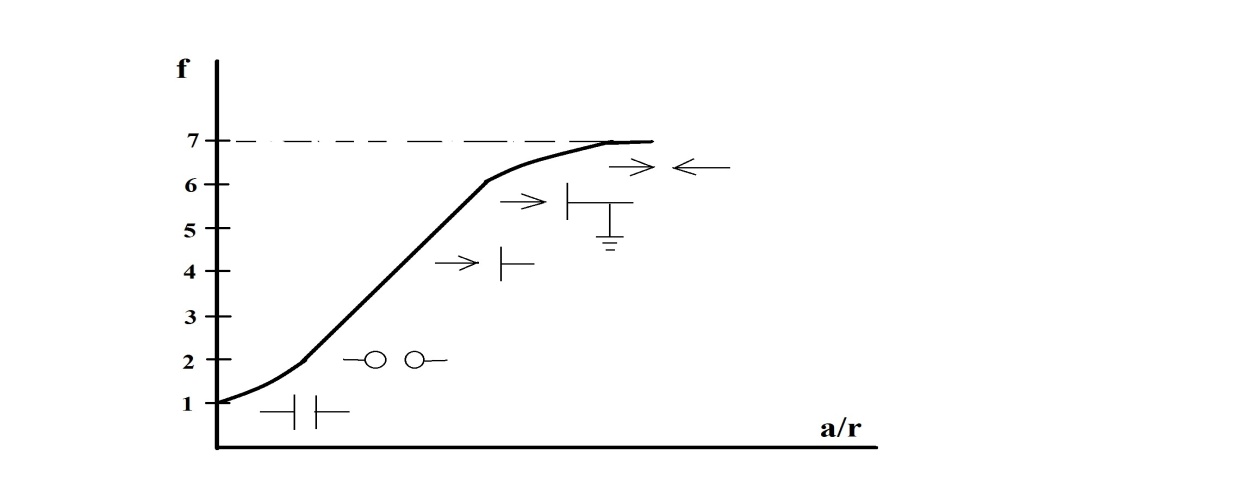

Коэффициент неравномерности зависит от отношения расстояния между электродами а к радиусу кривизны электродов r, данная зависимость представлена на рисунке 6:

Рис. 7.

Зависимость f от расстояния между электродами и радиуса кривизны электродов.

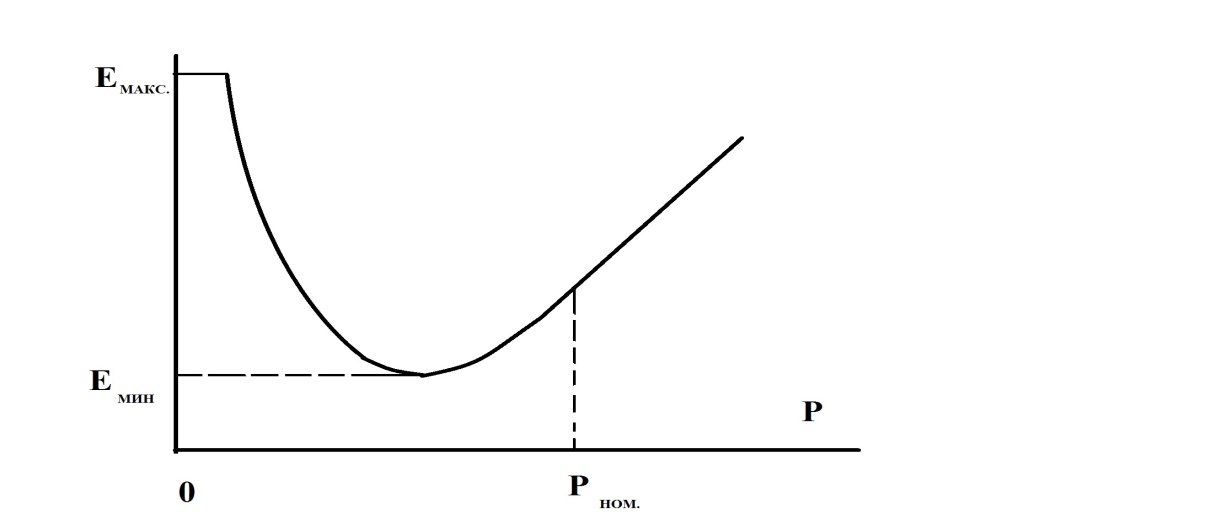

ВЛИЯНИЕ ДАВЛЕНИЯ. Влияние давления объясняется изменением длины свободного пробега электронов между соударениями. Графически данная зависимость представлена на рисунке 7:

Рис. 7.

Влияние давления на электрическую прочность.

С увеличением давления газа уменьшается длина свободного пробега электрона. Электроны не могут приобрести энергию достаточную для ионизации нейтральных частиц газа, это снижает интенсивность ионизации и соответственно повышается разрядное напряжение.

Снижение давления до определённой величины вызывает уменьшение разрядного напряжения до U _мин. За границей минимума газ находится в сильно разряжённом состоянии и вероятность столкновения электрона с нейтральной частицей уменьшается. Это затрудняет возникновение ударной ионизации – соответственно пробоя.

Увеличение электрической прочности с падением давления заканчивается пределом Е _макс когда начинается эмиссия электронов с поверхности электродов.
