Аргоно-дуговая сварка не плавящимся электродом(WIG - )

Принцип сварки. При сварке неплавящимся электродом в защитном газе в зону дуги, горящей между неплавящимся электродом и изделием через сопло подаётся защитный газ, защищающий неплавящийся электрод и расплавленный основной металл от воздействия активных газов атмосферы.

Неплавящийся электрод изготавливают из графита, вольфрама, меди, меди со вставкой из тугоплавкого металла - вольфрама, циркония, гафния.

Защитный газ должен быть инертен к металлу электрода и к свариваемому металлу. В качестве защитного газа при сварке вольфрамовым электродом применяют аргон, гелий, смесь аргона и гелия; для сварки меди медным электродом или медным электродом со вставкой из гафния (циркония) можно применить азот.

Для рационального расходования дорогостоящих инертных газов (Ar, He) при сварке сталей создают комбинированную защиту (рисунок 3).

При сварке металла большой толщины для обеспечения проплавления основного металла и получения требуемых геометрических параметров сварного шва, сварку ведут по зазору или с разделкой кромок с добавлением присадочного (чаще всего в виде проволоки) металла (рисунок 4)

Достоинства способа сварки неплавящимся электродом:

· Высокая устойчивость дуги независимо от рода (полярности) тока;

· Возможно получение металла шва с долей участия основного металла от 0 до 100%;

· Изменяя скорость подачи и угол наклона, профиль, марку присадочной проволоки можно регулировать химический состав металла шва и геометрические параметры сварного шва.

Недостатки способа сварки неплавящимся электродом:

· Низкая эффективность использования электрической энергии (коэффициент полезного действия от 0,40 до 0,55);

· Необходимость в устройствах, обеспечивающих начальное возбуждение дуги;

· Высокая скорость охлаждения сварного соединения.

Области применения способа сварки неплавящимся электродом:

· Сварка тонколистового металла;

· Сварка сталей всех классов, цветного металла и их сплавов;

· Возможно получение качественных сварных соединений при сварке разнородных металлов.

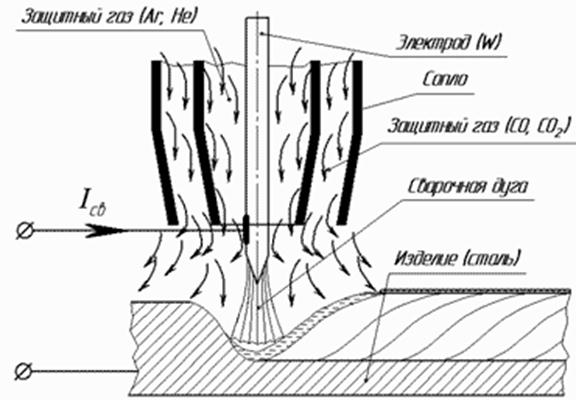

Рисунок - Схема сварки неплавящимся электродом с комбинированной защитой

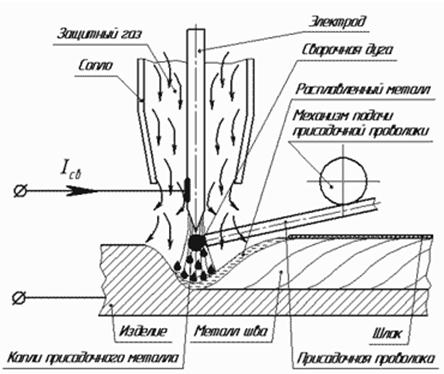

Рисунок - Схема сварки неплавящимся электродом с присадкой
