Линии уровня плоскости

Прямые, параллельные какой - либо плоскости проекции и принадлежащие заданной плоскости, называются линиями уровня плоскости.

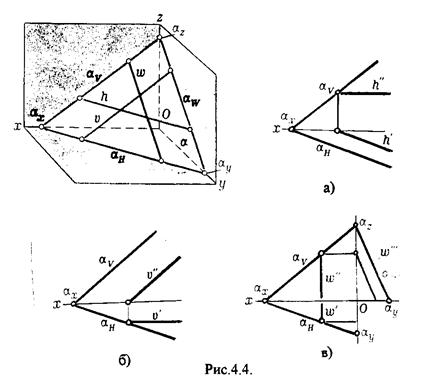

Горизонталь плоскости - прямая, принадлежащая плоскости и параллельная горизонтальной плоскости проекций (рис.4.4,а.).

Фронталь плоскости - прямая, принадлежащая плоскости и параллельная фронтальной плоскости проекций (рис.4.4.6.).

Профильная прямая плоскости - прямая, принадлежащая плоскости и параллельная профильной плоскости проекций (рис.4.4,в.).

Следы плоскости также являются ее линиями уровня. Поскольку они лежат в плоскостях проекций, их еще называют нулевыми. Например, горизонтальный след - нулевая горизонталь и т.д.

У плоскостей, заданных следами, горизонтальная проекция горизонтали параллельна горизонтальному следу, фронтальная проекция фронтали параллельна фронтальному следу. профильная проекция профильной прямой параллельна профильному следу.
