Следы плоскости

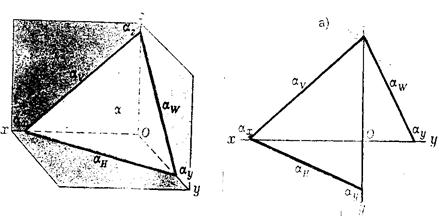

Прямую, по которой плоскость пересекает плоскость проекций, называют следом плоскости (рис.4.1.).

При этом различают:

- горизонтальный след - прямая, по которой плоскость пересекает горизонтальную плоскость проекций H (a_н);

- фронтальный след - прямая, по которой плоскость пересекает фронтальную плоскость проекций V(a_v);

Для того, чтобы построить следы плоскости, надо найти следы двух произвольных прямых, принадлежащих этой плоскости.

Плоскость, не параллельную и не перпендикулярную ни к одной из плоскостей проекций, называют плоскостью общего положения.
