Регенеративные теплообменники

Регенеративные теплообменники по своему устройству бывают с двигающейся и неподвижной насадками, а также жидкостные. Имеются сведения о различных конструкциях, однако мы не слышали об их применении в животноводстве.

Регенеративные теплообменники с двигающейся насадкой могут иметь круговое или поступательное движение насадки. В регенераторах с круговым движением насадки (или ротационных) (рис.58) удаляемый (отдающий тепло) или наружный (принимающий тепло) воздух движется в противоположных направлениях через теплоаккумулирующую насадку (рис. 68) пока она вращается. Теплоаккумулирующая насадка при прохождении через нее отдающего тепло воздуха нагревается и, поворачиваясь, нагревает поступающий наружный воздух. Насадка может быть расположена в определенном месте или произвольно. Преимущество правильно расположенной насадки в том, что частицы пыли из обработанного воздуха застревают в начале микроканальцев и в момент поворота наружный воздух выду­вает их обратно. Вследствие образования в микроканальцах ламинарного потока величина теплопередачи незначительна, но зато площадь, на которой происходит этот процесс, большая. В случае неправильного расположения насадки наблюдается противоположная картина. Существуют и такие ротационные регенераторы, которые могут возвращать и скрытое тепло. В животноводческих помещениях существует опасность замерзания теплообменника. Из воздуха, удаляемого из животноводческого помещения, в насадке конденсируется влага, которая в холодные зимние дни может замерзнуть. С этим можно бороться с помощью обратного перемешивания, однако при этом уменьшается количество возвращаемого тепла.

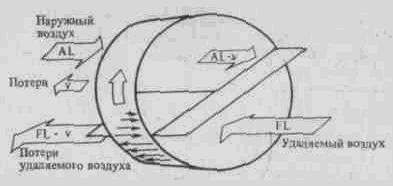

Рис. 58. Ротационный регенератор

В неподвижных регенераторах насадка не движется, и воздух через теплоаккумулирующую среду проходит попеременно (рис. 59). В одном цикле удаляемый (теплый) воздух нагревает насадку, а в другом-поступающий свежий воздух проходит через насадку, нагреваясь. Сведения о применении таких реге­нераторов в животноводстве уже имеются, однако опыт эксплуатации, условия их приспособления и количество возвращаемой ими энергии нам неизвестны.

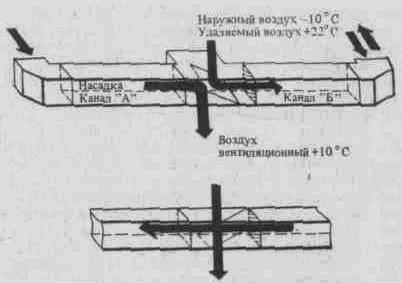

Рис. 59. Неподвижный регенератор

В жидкостных теплообменниках насадка, или наполнитель, так же, как и в других регенераторах, попеременно соприкасается с разными воздушными потоками (с удаляемым и приточным воздухом), однако в этих системах они не аккумулируют энергию. Наполнителем жидкостных теплообменников, имеющих замкнутый контур (рис. 60), обычно служит жидкость с абсорбентными свойствами (так как в этих случаях может быть возвращено и скрытое тепло), но им может быть и другая жидкость. Применение таких устройств в животноводстве было бы выгодно не только с точки зрения возврата тепла, но также и для уменьшения неприятных запахов в помещениях и в целях охлаждения летом.

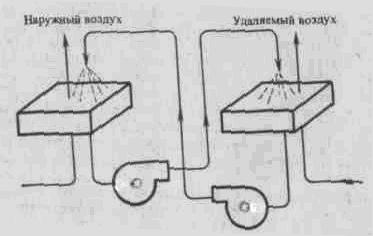

Рис.60. Схема жидкостного теплообменника
