Задача С4

Две однородные прямоугольные тонкие плиты жёстко соединены (сварены)под прямым углом друг к другу и закреплены сферическим шарниром (или подпятником) в точке А, цилиндрическим шарниром (подшипником) в точке В и невесомым стержнем 1 (рис. С4.0 - С4.7) или же двумя подшипниками в точках А и В и двумя невесомыми стержнями 1 и 2 (рис. С4.8, С4.9); все стержни прикреплены к плитам и к неподвижным опорам шарнирами.
Размеры плит указаны на рисунках; вес большей плиты Р1 = 5 кН, вес меньшей плиты Р2=3 кН. Каждая из плит расположена параллельно одной из координатных плоскостей (плоскость xy - горизонтальная).

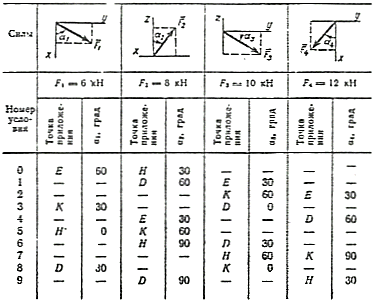

На плиты действуют пара сил с моментом М=4 кН·м, лежащая в плоскости одной из плит, и две силы. Значения этих сил, их направления и точки приложения указаны в табл. С4; при этом силы 1 и 4 лежат в плоскостях, параллельных плоскости xy, сила 2 - в плоскости, параллельной xz, и сила 3 - в плоскости, параллельной yz. Точки приложения сил (D, E, H, K) находятся в углах или в серединах сторон плит.
Определить реакции связей в точках А и В и реакцию стержня (стержней). При подсчётах принять а=0,6м.
Указания. Задача С4 - на равновесие тела под действием произвольной пространственной системы сил. При её решении учесть, что реакция сферического шарнира (подпятника) имеет три составляющие (по всем трём координатным осям), а реакция цилиндрического шарнира (подшипника) - две составляющие, лежащие в плоскости, перпендикулярной оси шарнира (подшипника). При вычислении момента силы часто удобно разложить её на две составляющие ' и ", параллельные координатным осям (или на три); тогда, по теореме Вариньона, mx() = mx( ') + mx( ") и. т. д.
