1. Пользуясь доступными источники и справочной литературой собрать информацию о гидрологических и гидрографических характеристиках реки;
2. Рассчитать напор на каждом участке реки с помощью формулы (1.2);
3. Рассчитать среднее значение расхода для каждого участка с помощью формулы (1.4);
4. Рассчитать значение мощности потока на каждом участке с помощью формулы (1.7);
5. Определить удельную мощность на участках с помощью формулы (1.8);
6. Определить энергию на каждом участке за годовой интервал времени с помощью формулы (1.9);
7. Результаты расчетов свести в таблицу 1.1
Таблица 1.1
| Параметр | Номер створа | |||||||||
| L, км | ||||||||||
| Z, м | 138,4 | 132,5 | 130,1 | 123,7 | ||||||
| Q, м3/с | ||||||||||
| Номер участка | ||||||||||
| 1-2 | 2-3 | 3-4 | 4-5 | 5-6 | 6-7 | 7-8 | 8-9 | 9-10 | ||
| Н, м | ||||||||||
| Qуч, м3/с | ||||||||||
| N, кВт | ||||||||||
| Nуд, кВт | ||||||||||
| SN, кВт | ||||||||||
| Э, кВт*ч |
8. Построить кадастровый график, т.е. графическое представление гидроэнергетических ресурсов реки Z=f(L), Q=f(L), Nуд=f(L), N∑=f(L) (рис. 1.2);
|
|
|

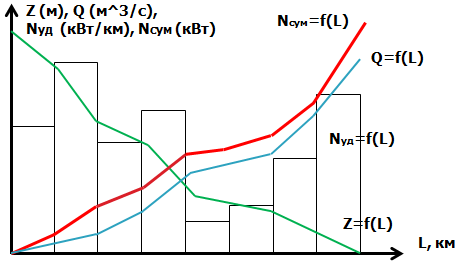

Рис. 1.2 Кадастровый график потенциальных энергоресурсов реки
9. На основе всей полученной информации сделать вывод о том, какой створ обладает наибольшим энергетическим потенциалом и какой створ наиболее целесообразно использовать для строительства ГЭС.
