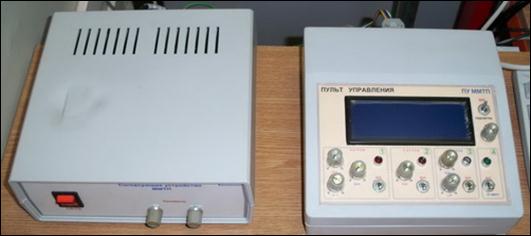

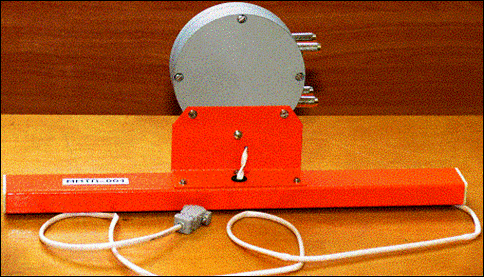

Установка для проведения лабораторной работы состоит из макета (рис.2), блока питания и пульта управления (рис.3).
Рис. 2
Рис. 3
Программное обеспечение.

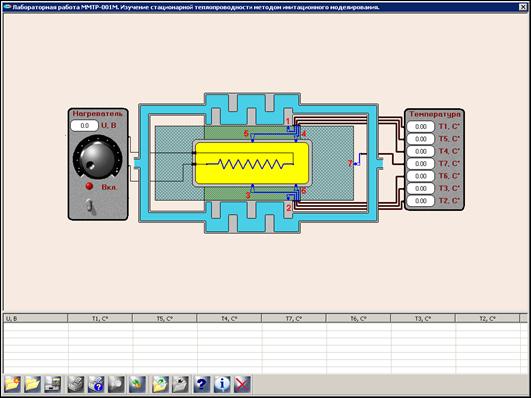

Окно программы представлено на рисунке 4.
Рис. 4
Окно списка сохраненных значений (Рис.5) предназначено для сохранения текущих параметров измерения для их последующего просмотра, анализа и обработки.
Рис. 5

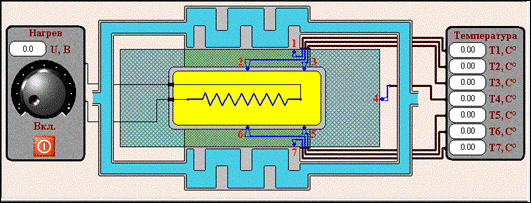

Окно измерений представлено на рисунке 6. В нем отображаются текущие значения измеряемых величин и схематически изображены точки их измерения.
Рис. 6
Панель инструментов представлена на Рис.7. Расшифровка пиктограмм панели инструментов представлена в таблице1.
Рис. 7
Таблица 1
| Новый - создание нового документа (т.е. пустого списка измеренных значений) для последующего заполнения согласно заданию |
| Открыть - открытие файла ранее сохраненного документа для последующего анализа, печати и т.д |
| Сохранить как... - сохранение документа (т.е. списка измеренных значений) в файл с явным указанием имени |
| Печатать - вывод результатов измерений на принтер |
| Установки печати - настройка различных параметров печати (бумага, ориентация и т.д.) |
| Предварительный просмотр печати - просмотр на экране, как будет выглядеть напечатанный документ |
| Установки – выбирается температура горячей поверхности |
| Внести в список - добавляет в список измеренных значений все текущие параметры. При этом осуществляется сортировка по возрастанию параметров в соответствии их положением в таблице слева направо |
| Удалить из списка - удаляет из списка измеренных значений выделенное измерение (выделение осуществляется щелчком левой кнопки "мыши" в области выделяемой линии таблицы) |
| Справка - получение справки |
| Авторы - информация об авторах программы ММТД-001М |
| Выход - завершение работы с программой |
|
|
|
