Точки излома на графике соответствуют годам, когда переход на новый размер кристалла становится повсеместным. Каждому переходу обычно предшествуют 2-3-летние исследования, а собственно переход на пластины увеличенного диаметра происходит в среднем один раз в 9 лет.

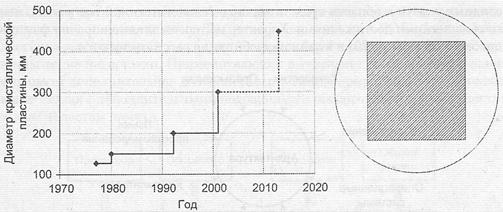

Рис. 1 .8. Тенденции увеличения диаметра кристаллической подложки СБИС
Пока основные успехи в плане увеличения емкости СБИС связаны с уменьшением размеров элементарных транзисторов и плотности их размещения на кристалле. Здесь тенденции эволюции СБИС хорошо описываются эмпирическим законом Мура [168]. В 1965 году Мур заметил, что число транзисторов, которое удается разместить на кристалле микросхемы, удваивается каждые 12 месяцев. Он предсказал, что эта тенденция сохранится в 70-е годы, а начиная с 80-х темп роста начнет спадать. В 1995 году Мур уточнил свое предсказание, сделав прогноз, что удвоение числа транзисторов далее будет происходить каждые 24 месяца.
Создание интегральных микросхем предполагает два этапа. Первый из них носит название литографии и заключается в получении маски, определяющей структуру будущей микросхемы. На втором этапе маска накладывается на полупроводниковую пластину, после чего пластина облучается, в результате чего и формируется микросхема. Уменьшение размеров элементов на кристалле напрямую зависит от возможностей технологии (рис. 1.9).
|
|
|

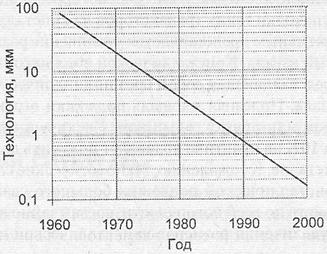

Рис 1.9. Размер минимального элемента на кристалле интегральной микросхемы
Современный уровень литографии сделал возможным серийный выпуск СБИС, в которых размер элемента не превышает 0,13 мкм. Чтобы оценить перспективы развития возможностей литографии на ближайший период, обратимся к прогнозу авторитетного эксперта в области полупроводниковых технологий — International Technology Roadmap for Semiconductors. Результаты прогноза относительно будущих достижений литографии, взятые из отчета за 2001 год [185], приведены на рис. 1.10.

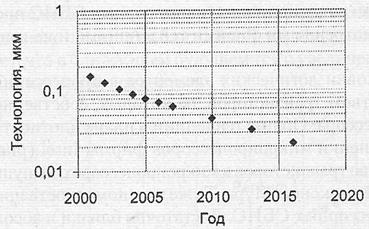

Рис. 1.10. Прогноз максимальных размеров элементов на кристалле СБИС
Наконец, еще одна общая тенденция в технологии СБИС — переход от алюминиевых соединительных линий на кристалле на медные. «Медная» технология позволяет повысить быстродействие СБИС примерно на 10% с одновременным снижением потребляемой мощности.
Приведенные выше закономерности определяют общие направления совершенствования технологий СБИС. Для более объективного анализа необходимо принимать во внимание функциональное назначение микросхем. В аспекте архитектуры ВМ и ВС следует отдельно рассмотреть «процессорные» СБИС и СБИС запоминающих устройств.
Тенденции развития элементной базы процессорных устройств
|
|
|
Современные технологии производства сверхбольших интегральных микросхем позволяют разместить на одном кристалле логические схемы всех компонентов процессора. В настоящее время процессоры всех вычислительных машин реализуются в виде одной или нескольких СБИС. Более того, во многих многопроцессорных ВС используются СБИС, где на одном кристалле располагаются сразу несколько процессоров (обычно не очень сложных). Каждый успех создателей процессорных СБИС немедленно положительно отражается на характеристиках ВМ и ВС. Совершенствование процессорных СБИС ведется по разным направлениям. Для целей данного учебника основной интерес представляет увеличение количества логических элементов, которое может быть размещено на кристалле, и повышение быстродействия этих логических элементов. Увеличение быстродействия ведет к наращиванию производительности процессоров даже без изменения их архитектуры, а в совокупности с повышением плотности упаковки логических элементов открывает возможности для реализации ранее недоступных архитектурных решений.
К увеличению числа логических элементов на кристалле ведут три пути:
· увеличение размеров кристалла;
· уменьшение размеров элементарных транзисторов;
· уменьшение ширины проводников, образующих внутренние шины или соединяющих логические элементы между собой.
Увеличение размеров кристаллов процессорных СБИС происходит в соответствии с ранее рассмотренными общими тенденциями и не имеет каких-либо особенностей.
Плотность упаковки логических элементов в процессорных СБИС принято оценивать количеством транзисторов, из которых, собственно, и строятся логические схемы процессора. Общие тенденции в плане плотности упаковки проследим на примере линейки микропроцессоров фирмы Intel (рис. 1.11). Из рисунка видно, что количество транзисторов в микропроцессорах, выпущенных до 2002 года, хорошо согласуется с законом Мура. Та же закономерность прослеживается и для других типов процессорных СБИС. Достаточно близки и абсолютные показатели разных микропроцессоров, выпущенных приблизительно в один и тот же период. Так, микропроцессор Pentium 4 фирмы Intel содержит 42 млн транзисторов, а микропроцессор Athlon XL фирмы AMD — 37 млн.
Чтобы оценить перспективы роста плотности упаковки на ближайшие два десятилетия, на рис. 1.11 дополнительно приведены прогностические данные на период до 2020 года, взятые из [185]. Нетрудно заметить, что прогноз также не слишком расходится с уточненным законом Мура. Общий итог можно сформулировать следующим образом: плотность упаковки логических схем процессорных СБИС каждые два года будет возрастать вдвое.

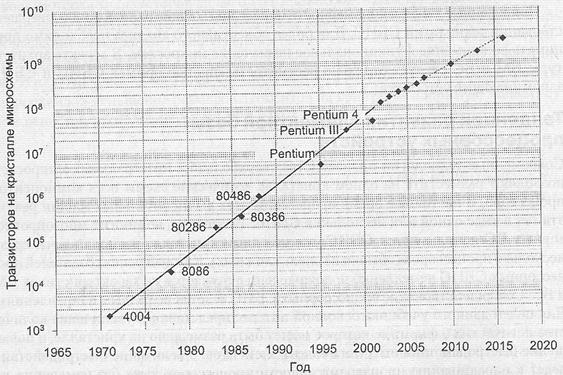

Рис 1.11. Тенденции увеличения количества транзисторов на кристаллах процессорных СБИС
В качестве параметра, характеризующего быстродействие логических схем процессорных СБИС, обычно используют так называемую внутреннюю тактовую частоту. На рис. 1.12 показаны значения тактовых частот микропроцессоров фирмы Intel. Из графика видно стремление к росту внутренней тактовой частоты процессорных СБИС: удвоение частоты происходит в среднем каждые два года. На рисунке присутствует также прогноз на ближайший период (данные взяты из [185]), из которого явствует, что в ближайшем будущем темп увеличения внутренней тактовой частоты может несколько снизиться.

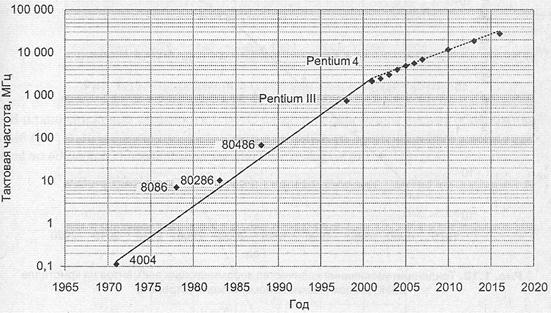

Рис. 1.12. Тенденции увеличения внутренней тактовой частоты процессорных СБИС
Тенденции развития полупроводниковых запоминающих устройств
По мере повышения возможностей вычислительных средств растут и «аппетиты» программных приложений относительно емкости основной памяти. Эту ситуацию отражает так называемый закон Паркинсона: «Программное обеспечение увеличивается в размерах до тех пор, пока не заполнит всю доступную на данный момент память». В цифрах тенденция возрастания требований к емкости памяти выглядит так: увеличение в полтора раза каждые два года. Основная память современных ВМ и ВС формируется из СБИС полупроводниковых запоминающих устройств, главным образом динамических ОЗУ. Естественные требования к таким СБИС: высокие плотность упаковки запоминающих элементов и быстродействие, низкая стоимость.
|
|
|
Плотность упаковки запоминающих элементов на кристалле динамического ОЗУ принято характеризовать емкостью хранимой информации в битах. Представление о современном состоянии и перспективах на ближайшее будущее дает график, приведенный на рис. 1.13. Для СБИС памяти также подтверждается справедливость закона Мура и предсказанное им уменьшение темпов повышения плотности упаковки. В целом можно предсказать, что число запоминающих элементов на кристалле будет возрастать в два раза каждые полтора года.

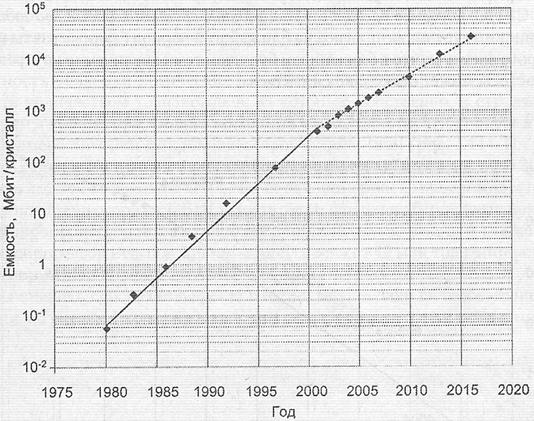

Рис. 1.13. Тенденции увеличения количества запоминающих элементов на кристалле СБИС динамических запоминающих устройств

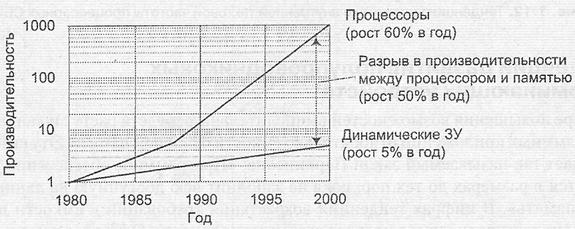

Рис. 1.14. Разрыв в производительности процессоров и динамических запоминающих устройств
С быстродействием СБИС памяти дело обстоит хуже. Высокая скорость процессоров уже давно находится в противоречии с относительной медлительностью запоминающих устройств основной памяти. Проблема постоянно усугубляется несоответствием темпов роста тактовой частоты процессоров и быстродействия памяти, и особых перспектив в этом плане пока не видно, что иллюстрирует рис. 1.14.

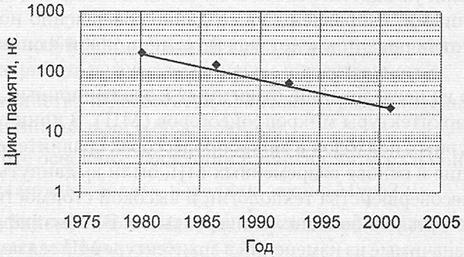

Абсолютные темпы снижения длительности цикла памяти, начиная с 1980 года, показаны на рис. 1.15. Общая тенденция: на двукратное уменьшение длительности цикла динамического ЗУ уходит примерно 15 лет.
Рис. 1.15. Быстродействие микросхем динамической памяти
В плане снижения стоимости СБИС памяти перспективы весьма обнадеживающие (рис. 1.16). В течение достаточно длительного времени стоимость в пересчете на один бит снижается примерно на 25-40% в год.

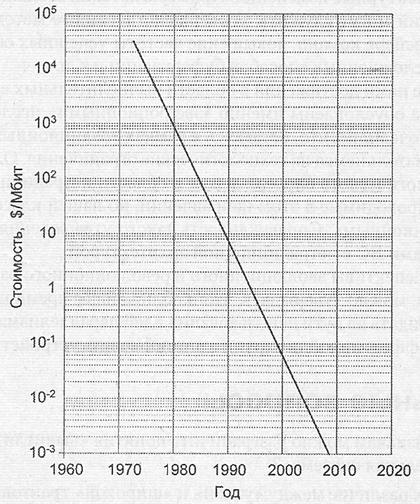

Рис. 1.16. Тенденции снижения стоимости СБИС динамической памяти в пересчете на 1 Мбит
|
|
|
Перспективные направления исследований в области архитектуры
Основные направления исследований в области архитектуры ВМ и ВС можно условно разделить на две группы: эволюционные и революционные. К первой группе следует отнести исследования, целью которых является совершенствование методов реализации уже достаточно известных идей. Изыскания, условно названные революционными, направлены на создание совершенно новых архитектур, принципиально отличных от уже ставшей традиционной фон-неймаповской архитектуры.
Большинство из исследований, относимых к эволюционным, связано с совершенствованием архитектуры микропроцессоров (МП). В принципе кардинально новых архитектурных подходов в микропроцессорах сравнительно мало. Основные идеи, лежащие в основе современных МП, были выдвинуты много лет тому назад, но из-за несовершенства технологии и высокой стоимости реализации нашли применение только в больших универсальных ВМ (мэйнфреймах) и суперЭВМ. Наиболее значимые из изменений в архитектуре МП связаны с повышением уровня параллелизма на уровне команд (возможности одновременного выполнения нескольких команд). Здесь в первую очередь следует упомянуть конвейеризацию, суперскалярную обработку и архитектуру с командными словами сверхбольшой длины (VLIW). После успешного переноса на МП глобальных архитектурных подходов «больших» систем основные усилия исследователей теперь направлены на частные архитектурные изменения. Примерами таких эволюционных архитектурных изменений могут служить: усовершенствованные методы предсказания переходов в конвейере команд, повышение частоты успешных обращений к кэш-памяти за счет усложненных способов буферизации и т. п.
Наблюдаемые нами достижения в области вычислительных средств широкого применения пока обусловлены именно «эволюционными» исследованиями. Однако уже сейчас очевидно, что, оставаясь в рамках традиционных архитектур, мы довольно скоро натолкнемся на технологические ограничения. Один из путей преодоления технологического барьера лежит в области нетрадиционных подходов. Исследования, проводимые в этом направлении, по нашей классификации отнесены к «революционным». Справедливость такого утверждения подтверждается первыми образцами ВС с нетрадиционной архитектурой.
Оценивая перспективы эволюционного и революционного развития вычислительной техники, можно утверждать, что на ближайшее время наибольшего прогресса можно ожидать на пути использования идей параллелизма на всех его уровнях и создания эффективной иерархии запоминающих устройств.
Контрольные вопросы
1. По каким признакам можно разграничить понятия «вычислительная машина» и «вычислительная система»?
2. В чем состоит различие между «узкой» и «широкой» трактовкой понятия «архитектура вычислительной машины»?
3. Какой уровень детализации вычислительной машины позволяет определить, можно ли данную ВМ причислить к фон-неймановским?
4. Какие закономерности в эволюции вычислительных машин породили появление нового научного направления — «Теория эволюции компьютеров»?
5. По каким признакам выделяют поколения вычислительных машин?
6. Поясните определяющие идеи для каждого из этапов эволюции вычислительной техники.
7. Какой из принципов фон-неймановской концепции вычислительной машины можно рассматривать в качестве наиболее существенного?
8. Оцените достоинства и недостатки архитектур вычислительных машин с непосредственными связями и общей шиной.
9. Сформулируйте основные тенденции развития интегральной схемотехники.
10. Какие выводы можно сделать, исходя из закона Мура?
11. Охарактеризуйте основные направления в дальнейшем развитии архитектуры вычислительных машин и систем.
Глава 2
Архитектура системы команд
Системой команд вычислительной машины называют полный перечень команд, которые способна выполнять данная ВМ. В свою очередь, под архитектурой системы команд (АСК) принято определять те средства вычислительной машины, которые видны и доступны программисту. АСК можно рассматривать как линию согласования нужд разработчиков программного обеспечения с возможностями создателей аппаратуры вычислительной машины (рис. 2.1).

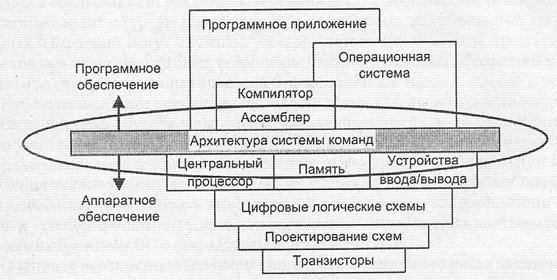

Рис. 2.1. Архитектура системы команд как интерфейс между программным и аппаратным обеспечением
В конечном итоге, цель тех и других — реализация вычислений наиболее эффективным образом, то есть за минимальное время, и здесь важнейшую роль играет правильный выбор архитектуры системы команд.
В упрощенной трактовке время выполнения программы (Т выч) можно определить через число команд в программе (Nком), среднее количество тактов процессора, приходящихся на одну команду (CPI), и длительность тактового периода τпр:
Твыч = Nком × CPI × τпр
Каждая из составляющих выражения зависит от одних аспектов архитектуры системы команд и, в свою очередь, влияет на другие (рис. 2.2), что свидетельствует о необходимости чрезвычайно ответственного подхода к выбору АСК.

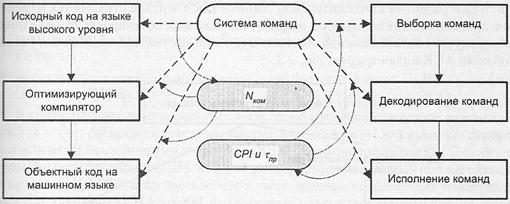

Рис. 2.2. Взаимосвязь между системой команд и факторами, определяющими эффективность вычислений
Общая характеристика архитектуры системы команд вычислительной машины складывается из ответов на следующие вопросы:
1. Какого вида данные будут представлены в вычислительной машине и в какой форме?
2. Где эти данные могут храниться помимо основной памяти?
3. Каким образом будет осуществляться доступ к данным?
4. Какие операции могут быть выполнены над данными?
5. Сколько операндов может присутствовать в команде?
6. Как будет определяться адрес очередной команды?
7. Каким образом будут закодированы команды?
Предметом данной главы является обзор наиболее распространенных архитектур системы команд, как в описательном плане, так и с позиций эффективности. В главе приводятся доступные статистические данные, позволяющие дополнить качественный анализ различных АСК количественными показателями. Большинство представленных статистических данных почерпнуто из общепризнанного источника — публикаций Д. Хеннеси и Д. Паттерсона. Данные были получены в результате реализации на вычислительной машине DEC VAX трех программных продуктов: компилятора с языка С GCC, текстового редактора ТеХ и системы автоматизированного проектирования Spice. Считается, что GCC и ТеХ показательны для программных приложений, где превалируют целочисленные вычисления и обработка текстов, a Spice может рассматриваться как типичный представитель вычислений с вещественными числами. С учетом того, что архитектура вычислительной машины VAX в известном смысле уже устарела, Хеннеси и Паттерсоном, а также приверженцами их методики были проведены дополнительные исследования, где программы GCC, Spice и ТеХ выполнялись на более современной ВМ, в частности MIPS R2000. Доступные данные для этого варианта также приводятся.
Классификация архитектур системы команд
В истории развития вычислительной техники как в зеркале отражаются изменения, происходившие во взглядах разработчиков на перспективность той или иной архитектуры системы команд. Сложившуюся на настоящий момент ситуацию в области АСК иллюстрирует рис. 2.3.

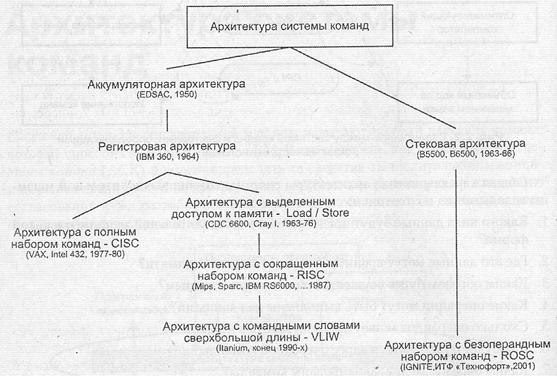

Рис. 2.3. Хронология развития архитектур системы команд
Среди мотивов, чаще всего предопределяющих переход к новому типу АСК, остановимся на двух наиболее существенных. Первый — это состав операций, выполняемых вычислительной машиной, и их сложность. Второй — место хранения операндов, что влияет на количество и длину адресов, указываемых в адресной части команд обработки данных. Именно эти моменты взяты в качестве критериев излагаемых ниже вариантов классификации архитектур системы команд.
Классификация по составу и сложности команд
Современная технология программирования ориентирована на языки высокого уровня (ЯВУ), главная цель которых — облегчить процесс программирования. Переход к ЯВУ, однако, породил серьезную проблему: сложные операторы, характерные для ЯВУ, существенно отличаются от простых машинных операций, реализуемых в большинстве вычислительных машин. Проблема получила название семантического разрыва, а ее следствием становится недостаточно эффективное выполнение программ на ВМ. Пытаясь преодолеть семантический разрыв, разработчики вычислительных машин в настоящее время выбирают один из трех подходов и, соответственно, один из трех типов АСК:
· архитектуру с полным набором команд: CISC (Complex Instruction Set Computer);
· архитектуру с сокращенным набором команд: RISC (Reduced Instruction Set Computer);
· архитектуру с командными словами сверхбольшой длины: VLIW (Very Long Instruction Word).
В вычислительных машинах типа CISC проблема семантического разрыва решается за счет расширения системы команд, дополнения ее сложными командами, семантически аналогичными операторам ЯВУ. Основоположником CISC-архитектуре считается компания IBM, которая начала применять данный подход с семейства машин IBM 360 и продолжает его в своих мощных современных универсальных ВМ, таких как IBM ES/9000. Аналогичный подход характерен и для компании Intel в ее микропроцессорах серии 8086 и Pentium. Для CISC-архитектуры типичны:
· наличие в процессоре сравнительно небольшого числа регистров общего назначения;
· большое количество машинных команд, некоторые из них аппаратно реализуют сложные операторы ЯВУ;
· разнообразие способов адресации операндов;
· множество форматов команд различной разрядности;
· наличие команд, где обработка совмещается с обращением к памяти.
К типу CISC можно отнести практически все ВМ, выпускавшиеся до середины 1980-х годов, и значительную часть производящихся в настоящее время. Рассмотренный способ решения проблемы семантического разрыва вместе с тем ведет к усложнению аппаратуры ВМ, главным образом устройства управления, что, в свою очередь, негативно сказывается на производительности ВМ в целом. Это заставило более внимательно проанализировать программы, получаемые после компиляции с ЯВУ. Был предпринят комплекс исследований [128,158,177,209], в результате которых обнаружилось, что доля дополнительных команд, эквивалентных операторам ЯВУ, в общем объеме программ не превышает 10-20%, а для некоторых наиболее сложных команд даже 0,2%. В то же время объем аппаратных средств, требуемых для реализации дополнительных команд, возрастает весьма существенно. Так, емкость микропрограммной памяти при поддержании сложных команд может увеличиваться на 60%.
Детальный анализ результатов упомянутых исследований привел к серьезному пересмотру традиционных решений, следствием чего стало появление RISC-архитектуры. Термин RISC впервые был использован Д. Паттерсоном и Д. Дитцелем в 1980 году [177]. Идея заключается в ограничении списка команд ВМ наиболее часто используемыми простейшими командами, оперирующими данными, размещенными только в регистрах процессорах. Обращение к памяти допускается лишь с помощью специальных команд чтения и записи. Резко уменьшено количество форматов команд и способов указания адресов операндов. Сокращение числа форматов команд и их простота, использование ограниченного количества способов адресации, отделение операций обработки данных от операций обращения к памяти позволяет существенно упростить аппаратные средства ВМ и повысить их быстродействие. RISC-архитектура разрабатывалась таким образом, чтобы уменьшить Т выч а счет сокращения CPI и τпр. Как следствие, реализация сложных команд за счет последовательности из простых, но быстрых RISC-команд оказывается не менее эффективной, чем аппаратный вариант сложных команд в CISC-архитектуре.
Элементы RISC-архитектуры впервые появились в вычислительных машинах CDC 6600 и суперЭВМ компании Cray Research. Достаточно успешно реализуется RISC-архитектура и в современных ВМ, например в процессорах Alpha фирмы DEC, серии РА фирмы Hewlett-Packard, семействе PowerPC и т. п.
Отметим, что в последних микропроцессорах фирмы Intel и AMD широко используются идеи, свойственные RISC-архитектуре, так что многие различия между CISC и RISC постепенно стираются.
Помимо CISC- и RISC-архитектур в общей классификации был упомянут еще один тип АСК — архитектура с командными словами сверхбольшой длины (VLIW). Концепция VLIW базируется на RISC-архитектуре, где несколько простых RISC-команд объединяются в одну сверхдлинную команду и выполняются параллельно. В плане АСК архитектура VLIW сравнительно мало отличается от RISC. Появился лишь дополнительный уровень параллелизма вычислений, в силу чего архитектуру VLIW логичнее адресовать не к вычислительным машинам, а к вычислительным системам.

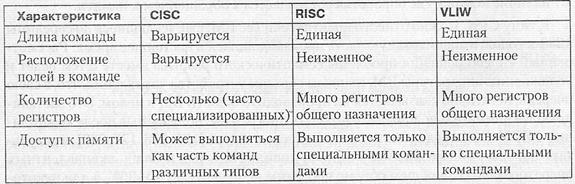

Таблица 2.1. Сравнительная оценка CISC-, RISC- и VLIW-архитектур
Таблица 2.1 позволяет оцепить наиболее существенные различия в архитектурах типа CISC, RISC и VLIW.
Классификация по месту хранения операндов
Количество команд и их сложность, безусловно, являются важнейшими факторами, однако не меньшую роль при выборе АСК играет ответ на вопрос о том, где могут храниться операнды и каким образом к ним осуществляется доступ. С этих позиций различают следующие виды архитектур системы команд:
· стековую;
· аккумуляторную;
· регистровую;
· с выделенным доступом к памяти.
Выбор той или иной архитектуры влияет на принципиальные моменты: сколько адресов будет содержать адресная часть команд, какова будет длина этих адресов, насколько просто будет происходить доступ к операндам и какой, в конечном итоге, будет общая длина команд.
Стековая архитектура
Стеком называется память, по своей структурной организации отличная от основной памяти ВМ. Принципы построения стековой памяти детально рассматриваются позже, здесь же выделим только те аспекты, которые требуются для пояснения особенностей АСК на базе стека. Стек образует множество логически взаимосвязанных ячеек (рис. 2.4), взаимодействующих по принципу «последним вошел, первым вышел» (LIFO, Last In First Out).

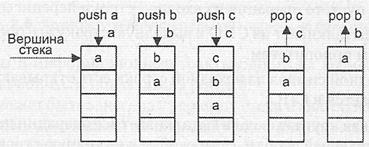

Рис. 2.4. Принцип действия стековой памяти
Верхнюю ячейку называют вершиной стека. Для работы со стеком предусмотрены две операции: push (проталкивание данных в стек) и pop. (выталкивание данных из стека). Запись возможна только в верхнюю ячейку стека, при этом вся хранящаяся в стеке информация предварительно проталкивается на одну позицию вниз. Чтение допустимо также только из вершины стека. Извлеченная информация удаляется из стека, а оставшееся его содержимое продвигается вверх. В вычислительных машинах, где реализована АСК на базе стека (их обычно называют стековыми), операнды перед обработкой помещаются в две верхних ячейки стековой памяти. Результат операции заносится в стек. Принцип действия стековой машины поясним на примере вычисления выражения а = а + b + а×с.
При описании вычислений с использованием стека обычно используется иная форма записи математических выражений, известная как обратная польская запись (обратная польская нотация), которую предложил польский математик Я. Лукашевич. Особенность ее в том, что в выражении отсутствуют скобки, а знак операции располагается не между операндами, а следует за ними (постфиксная форма). Последовательность операций определяется их приоритетами (табл. 2.2).
Таблица 2.2. Приоритеты операций в обратной польской нотации
| Операция | Символ операции | Приоритет |
| Открывающаяся скобка | ( | |
| Закрывающаяся скобка | ) | |
| Сложение | вычитание | +| – | |
| Умножение | деление | *| / | |
| Возведение в степень | ** |
При преобразовании традиционной записи выражения в постфиксную используется логическая структура, аналогичная стеку, которую, чтобы не путать ее со стеком вычислительной машины, назовем стеком последовательности операций (СПО). Формирование выходной строки с выражением в обратной польской нотации осуществляется в соответствии со следующим алгоритмом:
1. Исходная строка с выражением просматривается слева направо.
2. Операнды переписываются в выходную строку.
3. Знаки операций заносятся в СПО по следующим правилам:
□ если СПО пуст, то операция из входной строки переписывается в СПО;
□ операция выталкивает из СПО в выходную строку все операции с большим или равным приоритетом;
□ если очередной символ из исходной строки есть открывающая скобка, то он проталкивается в СПО;
□ закрывающая круглая скобка выталкивает все операции из СПО до ближайшей открывающей скобки, сами скобки в выходную строку не переписываются, а уничтожают друг друга.
Процесс получения обратной польской записи для правой части выражения а = а + b + а×с представлен в табл. 2.3.
Таблица 2.3. Формирование обратной польской записи для выражения а = а + b + а×с
| Просматриваемый символ | |||||||||
| Входная строка | а | + | b | + | а | × | с | ||
| Состояние стека последовательности операций | + | + | ×+ | + | |||||
| Выходная строка | а | ь | + | а | с | × | + |
Таким образом, рассмотренное выше выражение в польской записи имеет вид: а = ab+ac×+. Данная форма записи однозначно определяет порядок загрузки операндов и операций в стек (рис. 2.5).

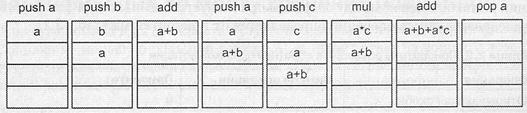

Рис. 2.5. Последовательность вычисления выражения а = ab+ac×+ на вычислительной машине
со стековой архитектурой
Основные узлы и информационные тракты одного из возможных вариантов ЗМ на основе стековой АСК показаны на рис. 2.6.
Информация может быть занесена в вершину стека из памяти или из АЛУ. Для записи в стек содержимого ячейки памяти с адресом x выполняется команда push х, по которой информация считывается из ячейки памяти, заносится в регистр данных, а затем проталкивается в стек. Результат операции из АЛУ заносится в вершину стека автоматически.
Сохранение содержимого вершины стека в ячейке памяти с адресом х производится командой pop х. По этой команде содержимое верхней ячейки стека подается на шину, с которой и производится запись в ячейку x, после чего вся находящаяся в стеке информация проталкивается на одну позицию вверх.
Для выполнения арифметической или логической операции на вход АЛУ подается информация, считанная из двух верхних ячеек стека (при этом содержимое стека продвигается на две позиции вверх, то есть операнды из стека удаляются). Результат операции заталкивается в вершину стека. Возможен вариант, когда результат сразу же переписывается в память с помощью автоматически выполняемой операции pop х.
