Параметрические преобразования сигналов

В работах этого цикла используется аналоговая система передачи непрерывных сообщений (СПНС) (рис. 23). Она состоит из передатчика, содержащего два параметрических преобразователя с открытыми входами s1(t) и s2(t) и сумматора для сложения их реакций. Параметрический преобразователь состоит из перемножителя сигналов и генератора гармонических колебаний несущей частоты. Благодаря фазовращателю несущие колебания подаются на входы перемножителей с фазовым сдвигом 90°. Знак этого фазового сдвига можно менять с помощью переключателя (опции) на блоке фазовращателя. Имеется возможность регулировки частоты несущего колебания движковым регулятором в пределах 10–30 кГц. Для приведения этого регулятора в активное состояние (по умолчанию он пассивен) следует щелкнуть левой кнопкой мышки по блоку генератора. На этом же блоке воспроизводится текущее значение установленной частоты.

Для выбора сигналов на входах s1(t) и s2(t) необходимо открыть пункт меню «Сигналы» (рис. 24), щелкнуть по надписи s1(t) или s2(t), установить нужный сигнал в появившемся генераторе сигналов (рис. 14) и нажать кнопку пуска любого канала осциллографа. Кроме того, сигнал s2(t) можно связать с s1(t) напрямую s2(t) = s1(t), преобразованием Гильберта s2(t) = H[s1(t)] и сделать равным 0 или 1 В. Установленные таким образом сигналы буду «привязаны» к соответствующим входам передатчика при всех последующих пусках измерительных каналов до тех пор, пока не будут заново переустановлены по вышеуказанной процедуре.

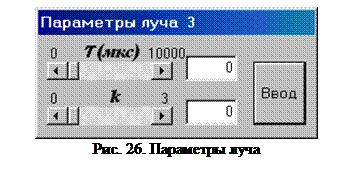

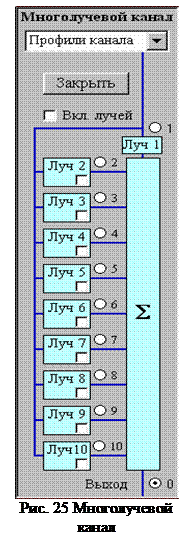

В линии связи возможны регулировки отношения сигнал/шум в диапазоне от 0 до 100 и фазового сдвига от 0 до 180° соответствующими движковыми регуляторами («с/ш» и «Фаза»). Кроме того, при щелчке левой кнопкой мышки по надписи «Линия связи» «всплывает» форма «Многолучевой канал» (рис. 25). Она позволяет использовать модель многолучевого (до 10 лучей) распространения сигнала. Каждый луч может быть включен или выключен включателем на его блоке. Щелчком по блоку выбранного луча можно вывести форму для установки коэффициента его передачи k и запаздывания τ (рис. 26).

Приемник СПНС содержит два синхронных детектора с общим опорным генератором, состоящих из перемножителей сигналов и ФНЧ. Частота и фаза опорных колебаний жестко привязаны к несущим колебаниям передатчика (по умолчанию).

Предусмотрены регулировки ширины полосы пропускания ФНЧ в пределах от 1 до 10 кГц и расстройки частоты опорного колебания относительно несущего в пределах от –1 до +1 кГц. Регулятор расстройки включается щелчком по блоку генератора левой, а выключается – правой кнопкой мышки.

Описанная структура СПНС позволяет реализовать в передатчике любые виды линейной модуляции (АМ, БМ, ОМ и КАМ) и прием таких сигналов в приемнике. Кроме того, передатчик может быть трансформирован в параметрический преобразователь частоты при выборе s2(t) = H[s1(t)], а синхронные детекторы в приемнике становятся фазовыми детекторами при подаче на их вход ФМ сигнала.
