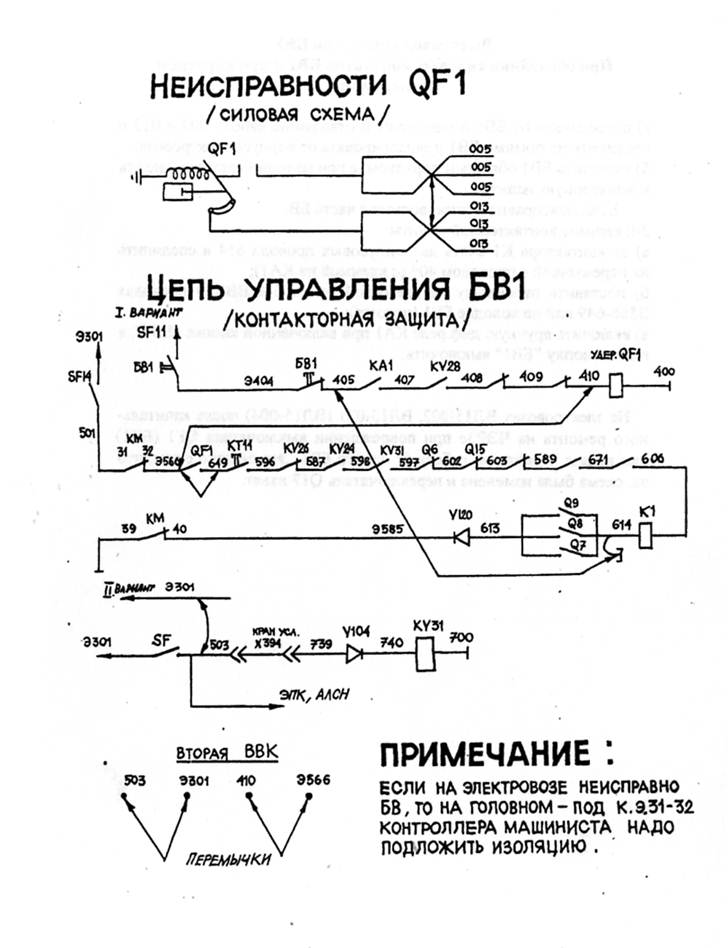

Неисправности в цепях БВ1 (QF1)

Низковольтная цепь БВ1.

При включении кнопки "БВ1" - срабатывает автомат SF11. После этого необходимо выключить кнопку "БВ1" на щитке S3 и снова включить БВ1, срабатывание SF11 укажет на короткое замыкание в проводе Э404, если автомат SF11 не сработал, то короткое замыка­ние в проводе 410 или удерживающей катушке.

1. Короткое замыкание в проводе Э404, выход:

а) на щитке параллельной работы S3 выключить кнопку БВ1;

б) поставить постоянную перемычку на клеммной рейке в проводах
Э301-405;

в) временной перемычкой соединять провода Э401 - 454 и дать крат­ковременно питание от провода Э301 на провод Э401 и после вклю­чения БВ1 эти перемычки снять.

2. Короткое замыкание в проводе 410, выход: - провод 410 отнять от удерживающей катушки БВ1 и дать питание на эту клемму удерживающей катушки от провода 430 (или 437) с шинного разъединителя Q12 и нажать на грибок вентиля включения БВ1.

3. Короткое замыкание в удерживающей катушке или обрыв её.

Выход:

а) соединить силовые кабели верха и низа БВ1 напрямую или пере­мычкой и сделать контакторную защиту;

б) поставить перемычки на клеммной рейке 2-й ВВК в проводах 410—Э566, Э301 - 503 и выключить автомат SF14;

в) поставить перемычку на блокировочной колодке БВ1 (4-я сверху)
в проводах Э566 - 649, срабатывание КА1 вызовет отключение кон­тактора К1.

Аварийная цепь включения БВ1 в пути следования:

а) поставить постоянную перемычку на клеммной рейке с провода Э301 на провод 405 или 410;

б) поставить временную перемычку на клеммной рейке в проводах Э401-454;

в) кратковременно дать питание перемычкой от провода Э301 на
провод Э401;

г) после включения БВ1 снять перемычки с проводов Э401-454 и Э301-Э401.
