Определить натуральную величину двугранного угла ABCD при ребре ВС. Задачу решить методом замены плоскостей проекций. Исходные данные к задаче представлены в таблице 1

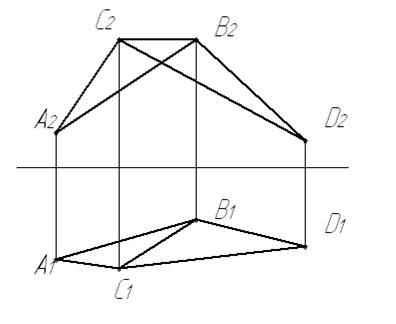

Рисунок 5

Решение:

Величину угла можно замерить, если грани угла будут выглядеть как отрезки сторон обычного угла. Чтобы получить проекцию угла на некоторую плоскость и замерить его, необходимо спроецировать ребро при вершине угла в точку.

Алгоритм решения задачи следующий:

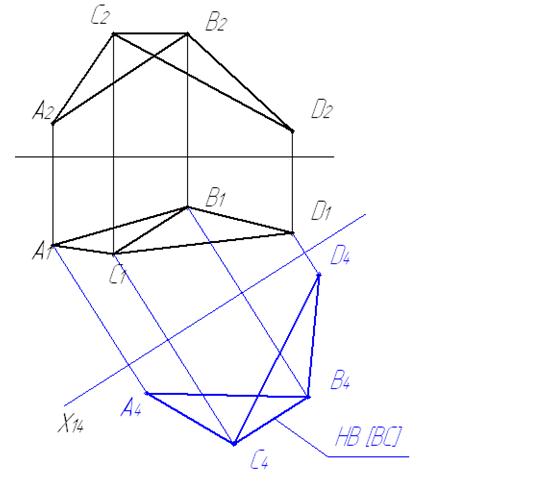

1. Находим натуральную величину ребра ВС.

2. Спроецируем ребро ВС так, чтобы в новой системе получить точку.

Замерим полученный угол.

Приложение А

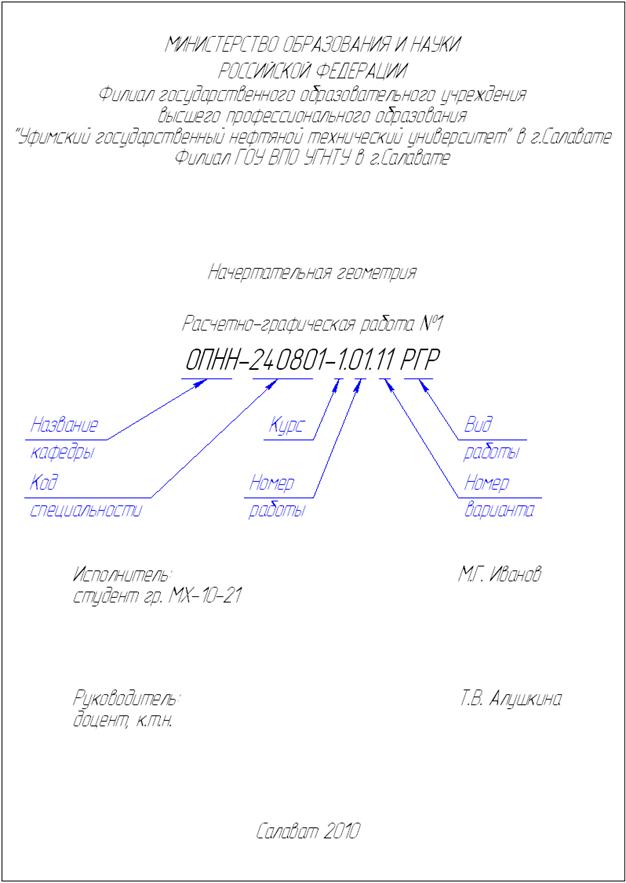

Пример оформления титульного листа
