Электровоздухораспределитель усл. № 305

Зарядка. (рис.27.) Постоянный ток на зажимы 305 не подается. Катушки ОВ 6 и ТВ 8 обесточены. При этом клапан 7 ОВ открыт, а клапан 9 ТВ закрыт. РК 4 и полость над резиновой диаф­рагмой 15 через клапан 7 по каналу 5 сообщают­ся с АТ. Воздух из ТМ 24 через ВР 25 по каналу 3 поступает в ЗР 23, а по каналам 13 и 10 заполняет пространство над питательным клапаном 12 и полость под ТВ 8. ТЦ сооб­щается с АТ.

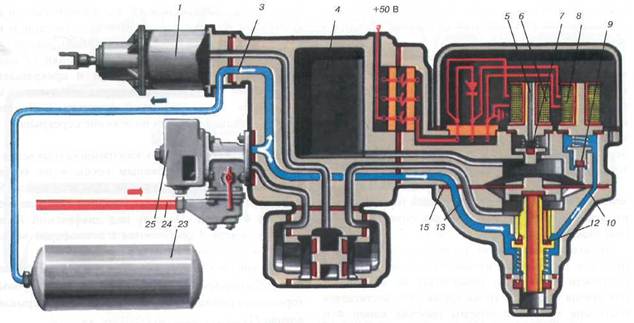

Рис. 27.
