Стадии трещинообразования каменных кладок при сжатии

Трещины в несущих каменных конструкциях соответствуют стадиям трещинообразования (или стадиям работы кладки при сжатии).

При усилиях в кладке F меньше усилия, при котором в кладке появляются трещины F_crc, трещин нет, и конструкция, безусловно, имеет достаточную для восприятия существующей нагрузки несущую способность.

При нагрузках F ³ F_crc начинают образовываться трещины. Хорошо известно, что кладка плохо сопротивляется растяжению. Поэтому на растянутых поверхностях (участках) трещины появляются значительно раньше возможного разрушения конструкции.

Первая стадия – появление первых волосяных трещин в отдельных камнях. Образование отдельных трещин длиной 15–18 см.

Экспериментально установлено, что усилие F_crc при котором появляются трещины, зависит от вида используемого в кладке раствора, а именно:

– в случае кладки на цементном растворе

;

– в случае кладки на сложном растворе

;

– в случае кладки на известковом растворе

где F_u – разрушающее усилие кладки.

Вторая стадия – прорастание и объединение отдельных трещин. Образование трещин длиной 30–35 см через 25–30 см.

Третья стадия – разрастание и объединение трещин. Образование трещин длиной 60–65 см через 20–25 см.

Четвертая стадия – формирование трещин длиной более 65 см через 15–20 см. Образование больших поверхностей разрушения и исчерпание прочности кладки.

Последовательность развития трещин в кладке представлена на рисунке 6.15.

а)	б)	в)	г)

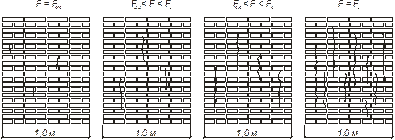

Рисунок 6.15 – Стадии трещинообразования каменной кладки при сжатии: а – первая стадия; б – вторая стадия; в – третья стадия; г – четвертая стадия

Анализируя картину трещин в каменной кладке, следует помнить, что появление отдельных трещин в перевязочных камнях свидетельствует о ее перенапряжении. Развитие трещин во второй и третьей стадиях указывает на значительное перенапряжение кладки и необходимость ее срочной разгрузки или усиления.
