Давление нагнетания 0,8 МПа
Производительность 0,62 м³/мин
Тип приводящего двигателя асинхронный, переменного тока, 220В, 50Гц
Тип приводящей передачи ременная
Габариты 960х707х860 мм
Мощность, потребляемая компрессором 5,5 кВт
Масса 250 кг
Ø Компрессоры ЭК-7Б и ЭК-7В.
Компрессоры ЭК-7Б и ЭК-7В одноступенчатого сжатия, отличаются только типом электродвигателя 23. Установлены под головными и прицепными вагонами. Номинальная производительность компрессора составляет 0,8 м³/мин при 720 об/мин.
Корпус имеет круглый фланец для крепления к электродвигателю. В левой полости корпуса (картера) 1 компрессора расположен двухступенчатый редуктор, а в правой — коленчатый вал 5 на двух шарикоподшипниках 9 и 20. Подшипник 20 вмонтирован в расточку торцовой стенки картера, подшипник 9 — в переднюю крышку 10.
К фланцу картера прикреплен блок цилиндров 13, в которых перемещаются поршни 19 диаметром 112 мм. На каждом поршне два верхних кольца 12 компрессионные, два нижних 11 — маслосъемные.
Головки шатунов 7 со стороны коленчатого вала имеют разъёмные подшипники с откидной крышкой 6. Шатуны соединены с поршнями посредством пальцев 18. Между блоком цилиндров и крышкой 17 размещена плита — промежуточная часть 14 с самопружинящими ленточными 1 клапанами 24 (шесть нагнетательных и шесть всасывающих). Клапана одинаковые и отличаются только седлами. Крышка 17 внутри имеет перегородку, отделяющую всасывающую полость 15от нагнетательной 16.
Редуктор собран из шестерен 21, 22и блока шестерен 2, свободно вращающихся на эксцентриковой оси 3.
По мере износа зубьев зазоры в зацеплении регулируют изменением положения оси 3. Затем ось фиксируют стопорным винтом, который вводят в одно из пяти отверстий на ней. Нижние шестерни редуктора частично погружены в масло. Для смазки остальных деталей на шатунах поставлены разбрызгиватели 8.
Уровень масла контролируют щупом. Сливное отверстие закрывается резьбовой пробкой 4.
При движении поршня от крышки происходит всасывание, а при обратном движении — нагнетание. За один оборот коленчатого вала в каждом цилиндре попеременно совершается всасывание и нагнетание.

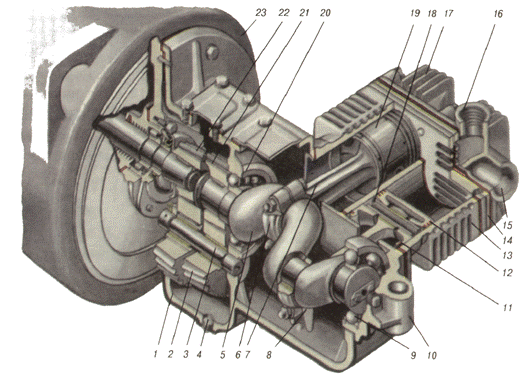

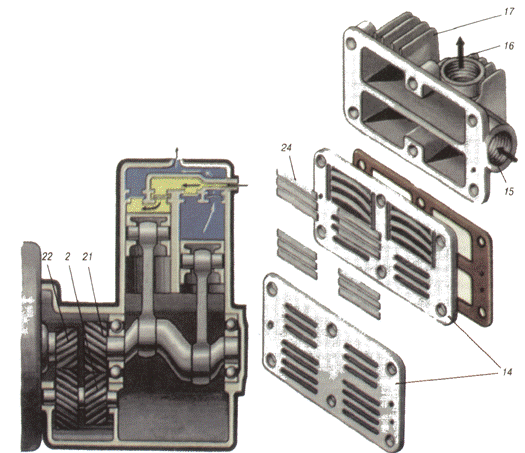

Компрессоры ЭК-7Б и ЭК-7В:
1-корпус (картер), 2-блок шестерен, 3-эксцентриковая ось, 4-сливная пробка, 5-коленчатый вал, 6,10,17-крышки, 7-шатун, 8-разбрызгиватель, 9,20-подшипники, 10-маслосъемные кольца, 12-компрессионные кольца, 13-блок цилиндров, 14-плита (промежуточная часть), 15-всасывающая полость, 16-нагнетательная полость, 18-поршневой палец, 19-поршень, 21,22-шестерни, 23-электродвигатель, 24-ленточные клапаны.
