жидкостный ракетный двигатель
Рулевой четырехкамерный однократного включения двигатель 8Д68М предназначен для создания тяги и управления полетом первой ступени ракет 8К67/Р-36 (SS-9), 11К69 ("Циклон-2") и 11К68 ("Циклон-3") по всем каналам стабилизации.
Управление полетом ступени осуществляется качанием каждой камеры двигателя в одной плоскости на угол ±41°. Двигатель с турбонасосной системой подачи компонентов топлива, выполнен по схеме без дожигания генераторного газа.
Рабочее тело турбины ТНА - газ, вырабатываемый в газогенераторе при сгорании компонентов топлива. Двигатель обеспечивает работу горячих систем наддува баков окислителя и горючего.
Двигатель разработан в 1962-65 гг.
Компоненты топлива - тетраоксид
азота (окислитель) и НДМГ (горючее)
Рз = 29,1 тс (285,37 кН)
Рп = 33,453 тс (328,07 кН)
1з = 254 с
1п = 292 с
рк = 6,57 МПа
ра = 0,059 МПа
Кт = 1,97
t = 127 c
Мдв. = 320 кг
Эдв. = 3800 мм
РД-855[64] |

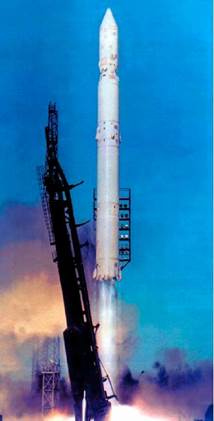

РН "Циклон-2" [52] |
Ьдв. = 1741 мм
4> |
е" |
'кб "южно
Рулевой четырехкамерный однократного включения двигатель 8Д69М предназначен для создания тяги и управления полетом второй ступени ракет 8К67/Р-36 (SS-9), 11К69 ("Циклон-2") и 11К68 ("Цик- лон-3") по всем каналам стабилизации. Разработан в 1962-65 гг. Управление полетом ступени осуществляется качанием каждой камеры двигателя в одной плоскости на угол ±30°. Двигатель с турбонасосной системой подачи компонентов топлива, выполнен по схеме без дожигания генераторного газа. Рабочее тело турбины ТНА - газ, вырабатываемый в газогенераторе при сгорании компонентов топлива.
РД-856 [64] |
Двигатель обеспечивает работу горячих систем наддува баков окислителя и горючего. Компоненты топлива - тетраоксид азота (окислитель) и НДМГ (горючее) Рп = 5,53 тс (54,23 кН) 1п = 280,5 с рк = 7,16 МПа ра = 0,025 МПа Кт = 1,98 t = 163 c Мдв. = 112.5 кг Эдв. = 3654 мм Ьдв. = 1122 мм=
