| Радиальное биение | Осевое биение | ||
| d шкива, мм | Допуск, мм | d шкива, мм | Допуск, мм |
| до 120 до 260 до 500 до 800 | 0,04 0,05 0,06 0,08 | до 160 до 400 до 1000 | 0,04 0,06 0,10 |
• Пример нанесения отклонения формы на чертеже показан на рисунке 3.4.6.
Рис. 3.4.6. Отклонения формы и расположения поверхностей шкивов
• Пример обозначения шкива: шкив типа 2 для приводных ремней сечения А, с тремя канавками, расчетным диаметром d = 224 мм, с цилиндрическим посадочным отверстием d вал = 28, из чугуна СЧ 20:
Шкив 2А 3.224.28 СЧ 20 ГОСТ 20889—88.
То же с коническим посадочным отверстием:
Шкив 2А 3.224.28К СЧ 20 ГОСТ 20889—88.

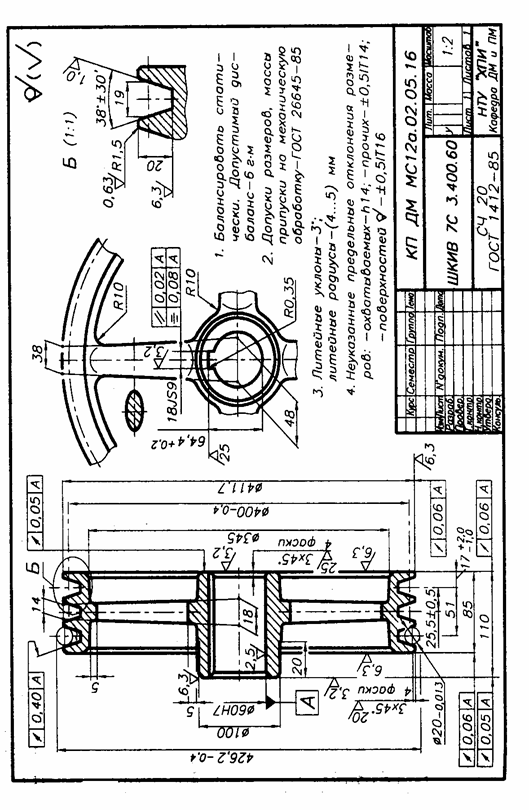

• На рисунке 3.4.7 приведен пример выполнения рабочего чертежа шкива клиноременной передачи.
Рис. 3.4.7. Пример выполнения рабочего чертежа
