Испытания на потерю давления

Потерю давления на счетчике, как указано в ГОСТ Р 50193.1, определяют с помощью метода, описанного ниже.

Данный метод испытания на потерю давления является «образцовым». Допускается применять другие методы при условии, что полученные значения потери давления равны значениям, полученным образцовым методом.

6.8.1 Общие положения

Потерю давления на счетчике допускается определять путем измерения статического перепада давления на счетчике при заданном расходе.

Расположенные вверх и вниз по потоку от счетчика в стенках трубы точки отбора давления используют для измерения статического перепада давления.

При испытаниях на потерю давления следует учитывать восстановление давления вниз по потоку от счетчика, разместив соответствующим образом точки отбора давления вниз по потоку. В результатах испытаний следует учитывать восстановление давления и при необходимости коррекцию длины участков трубы между точками отбора давления (п. 7.3).

6.8.2. Оборудование для проведения испытания на потерю давления

Оборудование, необходимое для проведения испытания на потерю давления, состоит из измерительного участка трубопровода с испытуемым счетчиком и средств, обеспечивающих постоянный заданный расход через счетчик. Для проведения испытания на потерю давления используют ту же систему постоянного расхода, что и при проведении испытаний по определению погрешностей измерения (разд. 5).

6.8.1.1. Внутренний диаметр труб измерительного участка

Внутренний диаметр участков трубы вверх и вниз по потоку от счетчика должен быть равен диаметру соединительных труб счетчика во избежание возмущения потока. Значение внутреннего диаметра трубы устанавливается заказчиком счетчика. Несовпадение внутренних диаметров соединительного трубопровода и счетчика может привести к появлению погрешности измерения, несовместимой с требуемой точностью.

6.8.1.2. Прямые измерительные участки

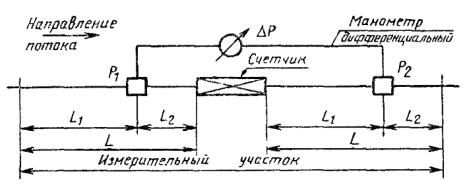

Вверх и вниз по потоку от счетчика и от точек отбора давления должны быть прямые участки трубы, как показано на черт. 1, где D - внутренний диаметр трубы измерительного участка.

Рисунок 5-Схема измерительного участка

Лабораторная часть

Определение объемной постоянной прибора

№ опыта t расх (с) V б (м3) n об/мин Q (м3/с) Vo (м3)
          0.0001
          0.00005
        3.3 0.000034
        2.5 0.000027
          0.000022
        1.6 0.000018
        1.4 0.000016
        1.25 0.000014
        1.1 0.000012

Вывод: Изучили виды, принцип действия и конструкцию расходомеров, ознакомились с ГОСТ 50193.1, правилами приемки и методами испытаний расходомеров, счетчиков объема.
